4.1系统状态指示灯

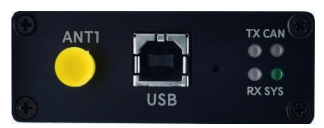

GCAN-213系列模块具有1个SYS指示灯用来指示系统供电情况，1个CAN指示灯用来指示CAN数据传输，1个RX、一个TX指示灯用来指示无线网数据数据传输。这四个指示灯的具体指示功能见表4.1，这4个指示灯处于各种状态的含义
如表4.2所示。

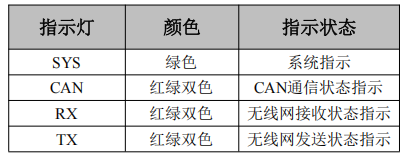

表 4.1 GCAN-213 系列模块指示灯

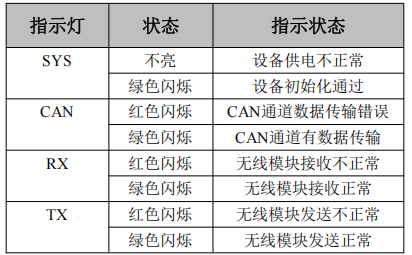

表 4.2 GCAN-213 系列模块指示灯状态
- GCAN-213系列模块上电后，系统供电灯PWR绿色闪烁，表明设备已经供电，否则，表示系统存在电源故障或发生有严重的错误；
- 无线与CAN均连接正常后，当有数据在CAN与无线之间传输时，相应的CAN、无线指示灯绿色闪烁；
- 当CAN总线或无线通讯出现问题时，相应的指示灯红色闪烁。
