请确定设备：①接线是否正确，②是否安装电阻或拨码，③波特率是否匹配。
使用 CANet-Wifi-Config 软件对其进行参数配置，包括：工作模式、工作端口、模块 IP、CAN 工作模式、CAN 波特率、WiFi 设置等基本参数。
请注意：配置时必须要用网线配置。一、软件使用
1、恢复出厂设置

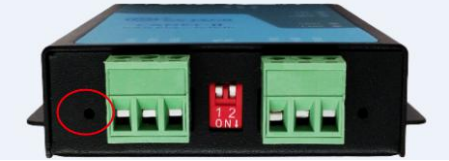

GCAN-211 硬件出厂，网口 IP：192.168.1.10，默认 WiFi IP：192.168.1.11。如果用户已经修改过 WiFi IP 地址但是遗忘，那么可以通过设备中的复位按钮，对其进行参数复位。复位方法详见：设备使用
请注意：网口 IP 地址无法更改。
2、GCAN-211 连接

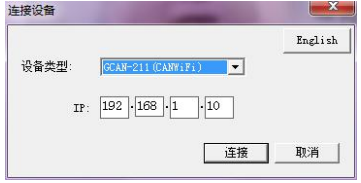

设备配置只能用网口配置，且配置时只连网线，软件连接 GCAN-211 设备时需要选择设备类型和填写设备的网口 IP 地址。IP：192.168.1.10，设备类型选择GCAN-211（CANWiFi）。

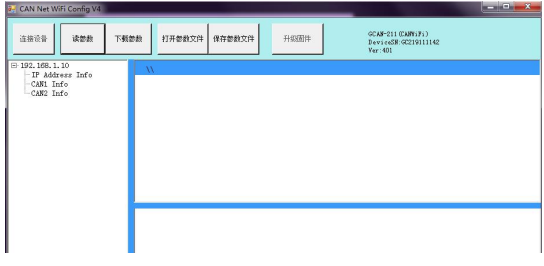

点击“连接”连接成功后会出现如下软件界面。
软件上方有 6 个工具按钮：
“连接设备”——连接设备；
“读参数”——将设备中的配置信息读出来；
“下载参数”——将配置信息下载到设备的 Flash 中；
“打开参数文件”——打开读取 PC 中的配置信息文件；
“保存参数文件”——将当前配置信息文件保存到电脑中；
“升级固件”——升级 GCAN-211 固件内核。（此功能请在指导下使用）
3、配置通讯基本信息

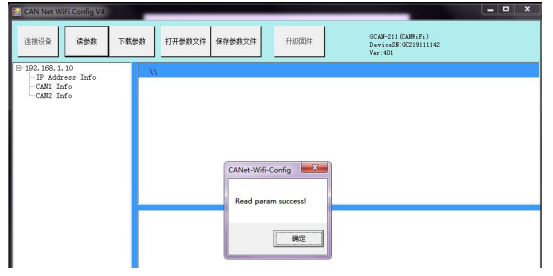

连接成功后点击“读参数”将设备中的参数上载到电脑（读取成功会有提示）。
其中：
- “IP Address Info”——WiFi 端参数设置；
- “CAN1/CAN2 Info”——CAN 总线参数设置。
3.1 WiFi 参数设置

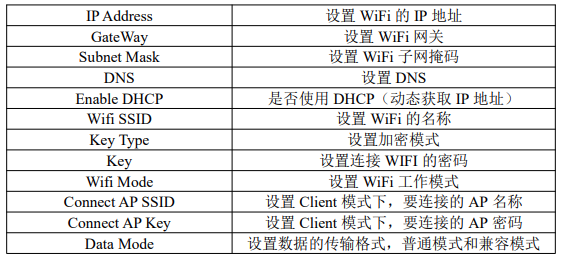

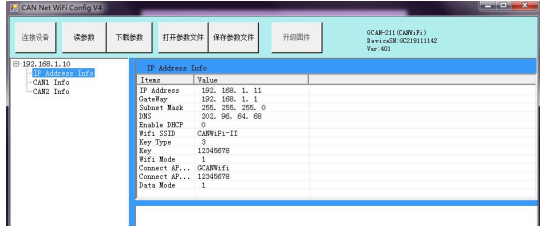

点击“IP Address Info”进入 WiFi 参数设置界
请注意：1、通信的时候确定无线网卡的 IP 与设备 IP 在同一网段里。
2、Key type 为加密方式选择，应与所连接的 WiFi 设备一致，目前大多数设备的Key type为 Key_WPA2，如您不清楚该使用哪种加密方式，推荐使用WPA2。
3.2 CAN 总线参数设置

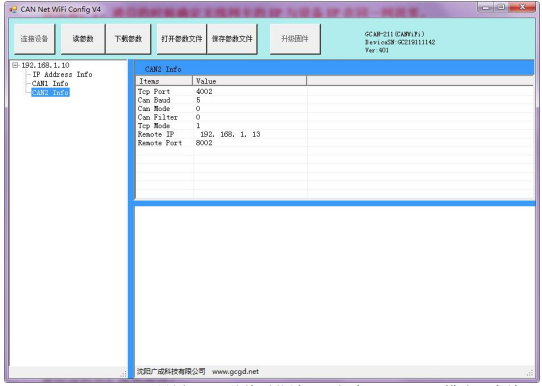

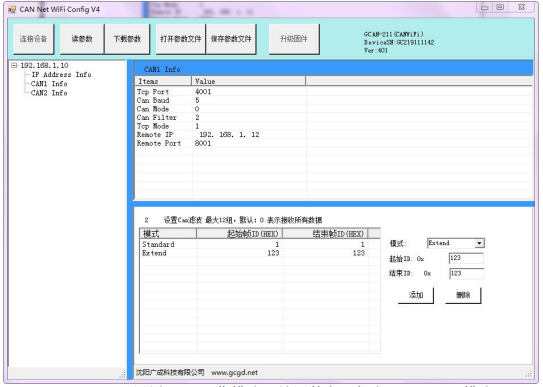

点击“CAN1/CAN2 Info”进入 CAN 总线参数设置界
- “TCP Port”——设置 CAN 总线通信端口，仅在 TCP server 模式下生效；

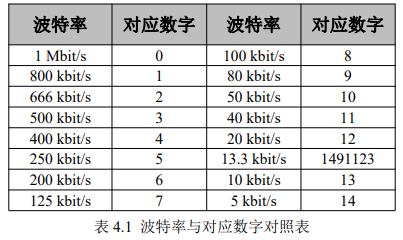

- “CAN Baud”——设置 CAN 总线通信波特率，如表 4.1；
- “CAN Mode”——设置 CAN 总线工作模式，使用默认设置 0 即可；
- “CAN Filter”——设置 CAN 总线滤波，最多可以设置 12 条标准帧和扩展帧滤波。

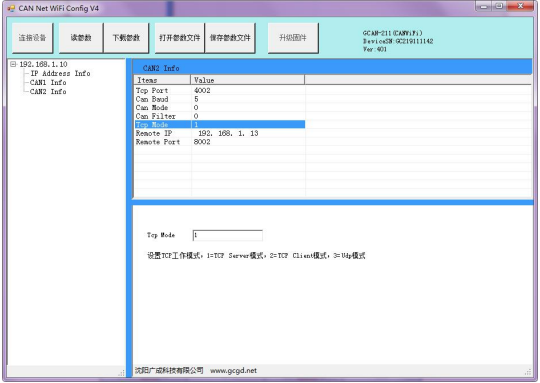

- “TCP Mode”——设置 TCP 工作模式，填写数字 1 代表 TCP server 模式、2 代表 TCP client 模式、3 代表 UDP 模式
- “Remote IP”——设置目标主机 IP 地址，在将设备设置成 TCP client 或 UDP模式下生效；
- “Remote Port”——设置目标主机的端口号，在将设备设置成 TCP client 或 UDP模式下生效。
4 配置完成

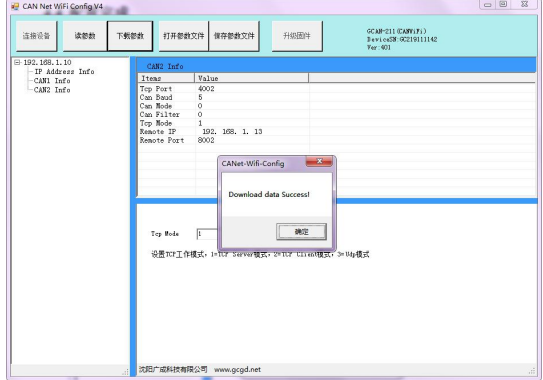

当用户对某一参数进行修改后，该部分将在软件中变成红色。当用户配置完成后点击“下载参数”即可将配置信息下载到 GCAN-211 的 Flash中。
请注意：下载完成后需重新上电，新的配置才可生效。5 保存/加载配置文件
从设备中下载参数上传的配置参数或用户手动配置的参数，可以点击“保存参数文件”将配置信息保存到本地文件。用打开参数文件打开以后可以实现一键加载配置。
6 升级 GCAN-211 固件内核（此功能请在技术指导下使用）
首先断开模块供电电源，按住复位键不要松开，此时给模块上电，待 Power指示灯亮，LAN 灯快速闪烁后松开按键，此时系统进入内核升级模式。
插入网线后，打开 CANet-Wifi-Config 软件，选择 GCAN-211 设备，输入 IP地址：192.168.1.10（这个 IP 地址是固定的，不能修改）连接设备。

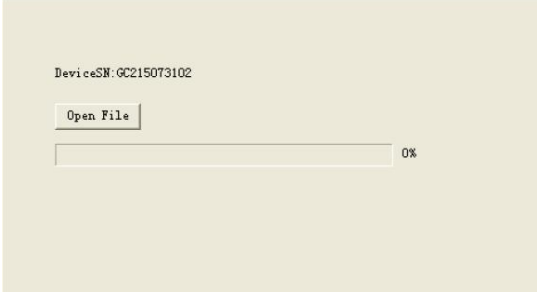

连接成功后，“升级固件”变成可用状态，点击“UpData App”按钮，如下图：

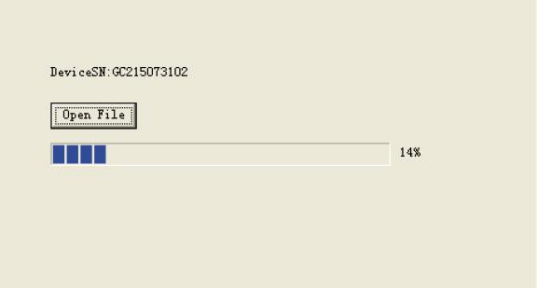

点击“Open File”选择需要升级的内核文件，系统开始升级：
注意：升级过程中不能断网、断电，否则升级将会失败。升级失败后您可将设备重启后重新进入软件。升级完成后，对模块重新上电即可使用。二、WiFi 无线连接
配置无线连接模式时，使用以太网连接配置，连接 9-24V 直流电源，使用网线连接设备的 LAN 接口连接至 PC 机网口。
（1） AP 热点模式

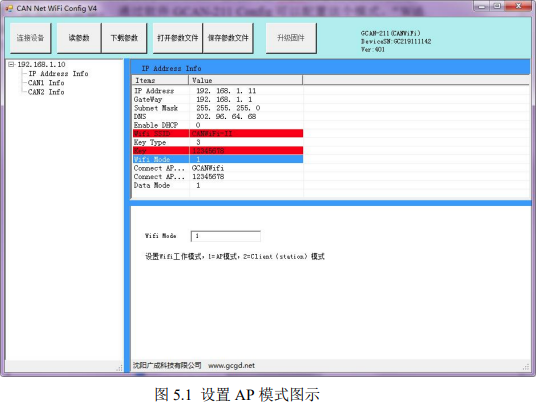

AP 模式是 GCAN-211 作为一个热点，接收其他 WiFi 设备的连接的模式，就像一台无线路由器。通过软件 CANet-Wifi-Config 可以配置这个模式，“WifiMode”选择 1 为 AP 模式，“Wifi SSID”为 CAN 转 WiFi 模块的热点名字，“Key”为热点的密码，如图 。
（2）Station 客户端模式

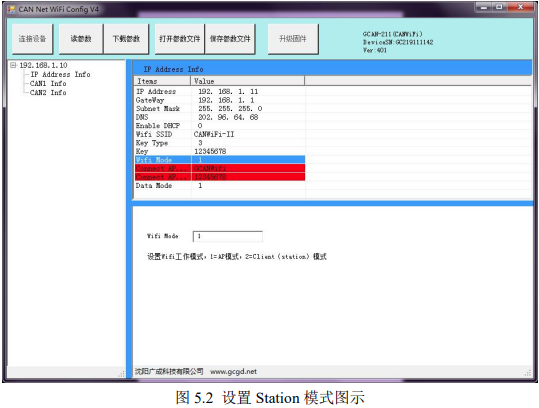

Station 模式是指 GCAN-211 作为一个客户端连接到 AP 热点上，实现无线接入网络的功能。要应用这个功能，要知道无线网络名称（SSID）、无线信道、加密方式、密钥等。可以通过 CANet-Wifi-Config 软件进行配置，“Wifi Mode”选择 2 为 Client(station)模式“, Connect AP SSID”设置要连接的 AP 名称，“Connect AP Key”设置要连接的 AP 密码。
