3.1接口及定义详情
GCAN-212-W 模块集成 1 路 9-30V DC 电源接口、1 路以太网线接口、2 路标准 CAN 总线接口。GCAN-212-W 模块接线端子如图 2.3 所示。

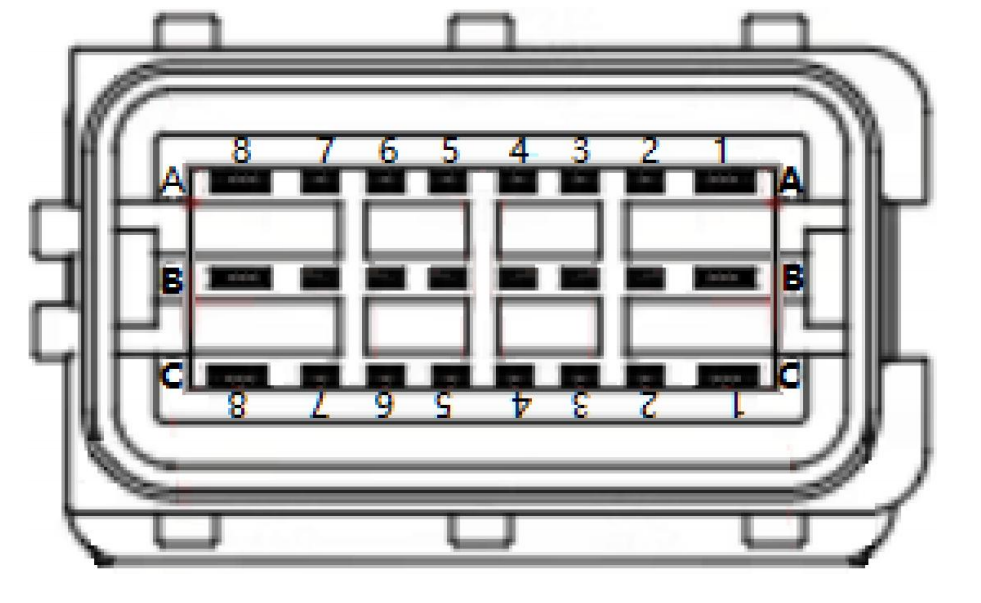

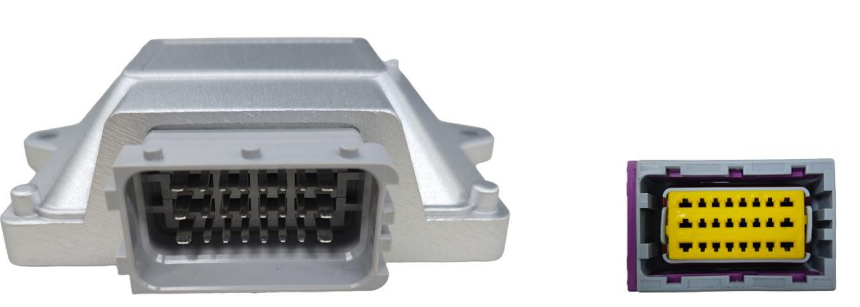

图 2.3 GCAN-212-W 模块接线端子排

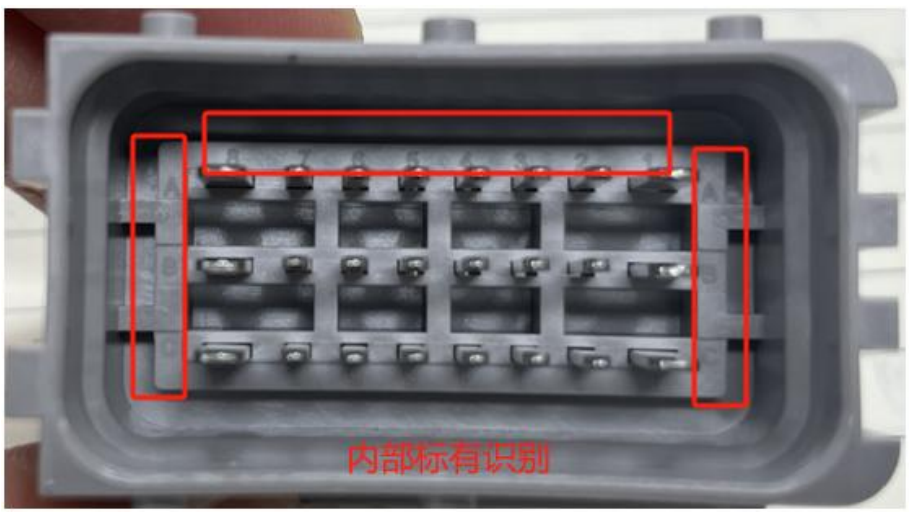

图 2.4 GCAN-212-W 模块 24P 公头图示
电源、CAN 总线、网线接口位置，接口定义如表所示。

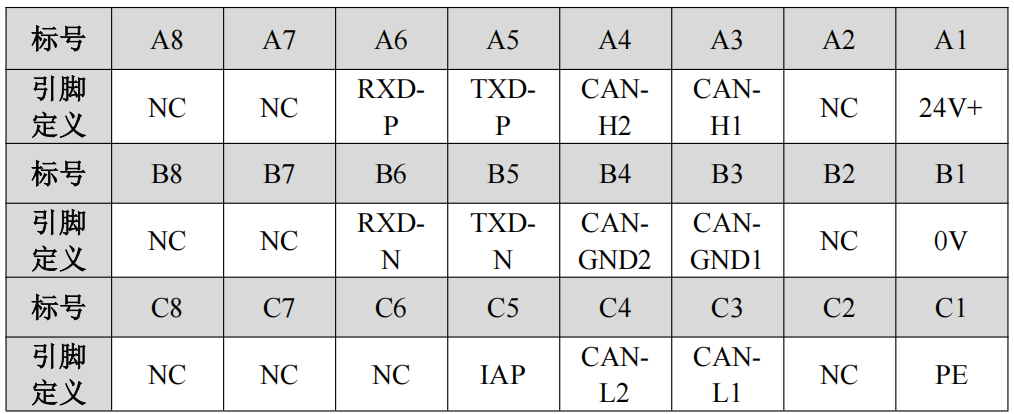

表 2.1 GCAN-212-W 电源、CAN 及网线接口定义
表 2.2 GCAN-212-W 电源、CAN 及网线接口定义功能
