3.接口定义及功能

       GCAN-212模块（CANET-II）集成一路 DC9-24V 电源接口、2路标准 CAN-bus接口、1路以太网接口。

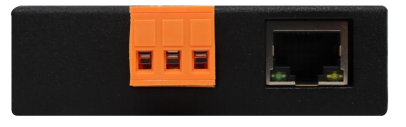

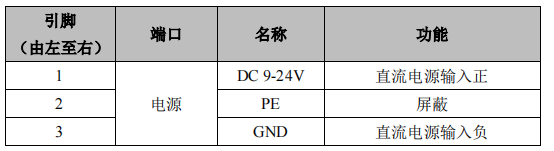

       由一个3PIN 插拔式接线端子（橙色）引出。

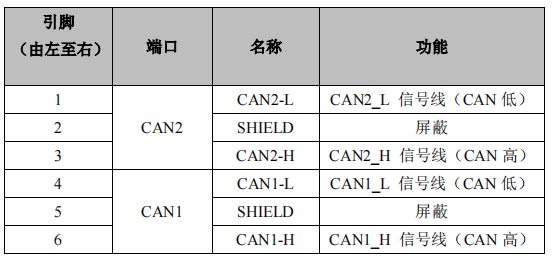

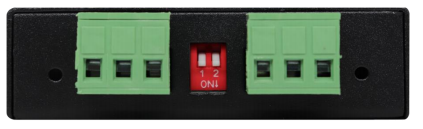

       由两个3PIN插拔式接线端子（绿色）引出，可以用于连接2个CAN-bus网络或者CAN-bus接口的设备，两个端子之间的红色拨码是CAN总线120Ω终端电阻，R1/R2分别对应CAN1/CAN2，拨码拨到ON位置表示启用。
