系统状态指示灯

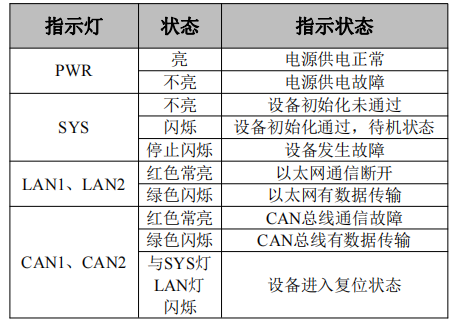

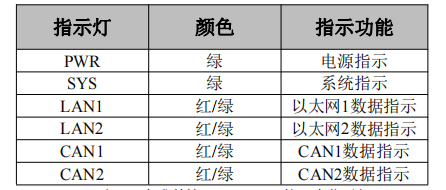

广成科技GCAN-212-B接口卡具有1个PWR指示灯、1个SYS指示灯，用来指示设备的运行状态，2个LAN指示灯、2个CAN指示灯，用来指示对应总线状态。这6个指示灯的具体指示功能见下表，这5个指示灯处于不同状态时，GCAN-212-B的状态如下表所示。

广成科技GCAN-212-B接口卡上电后，PWR点亮，同时系统状态指示灯SYS点亮，表明设备已经供电，系统正在初始化；否则，表示存在系统电源故障或系统发生严重的错误。

以太网接口连接正常后，当以太网总线有数据在传输时，相应的以太网信号指示灯LAN会绿色闪烁；当以太网通信故障或UDP模式无数据收发约2S后，相应的以太网信号指示灯LAN会红色常亮。

当CAN总线上有数据收发时，相应的CAN1或CAN2绿色指示灯会有闪烁。

当CAN总线产生通信故障，则红色指示灯会点亮。
