接口定义及功能

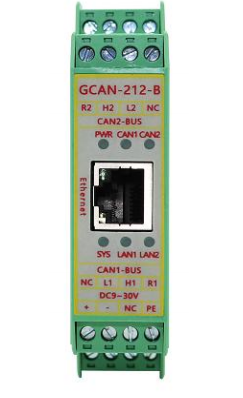

GCAN-212-B 模块集成 1 路 9-30V DC 电源接口、2 路标准 CAN 总线接口，CAN 总线自带 120Ω终端电阻（可通过连线接入）。GCAN-212-B 模块接线端子如下图所示。

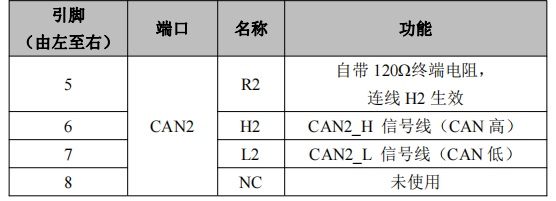

GCAN-212-B 模块的上方为 CAN2 接口。CAN2 总线接口由一个 4 PIN 插拔式接线端子引出（绿色）。CAN2 总线接口位置、接口定义如图所示。

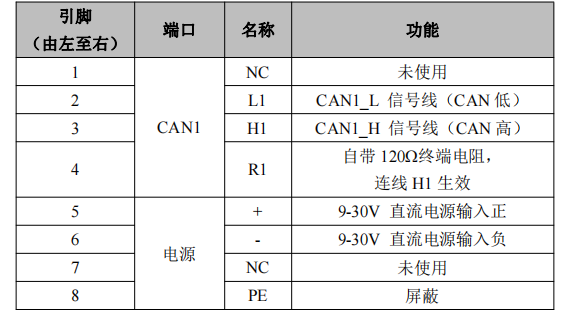

GCAN-212-B 模块的下方为 CAN1 接口和电源接口。电源接口由 1 个 4 PIN插拔式接线端子引出（绿色），CAN1 总线接口由一个 4 PIN 插拔式接线端子引出（绿色）。电源接口及 CAN1 总线接口位置、接口定义如图所示。
