1.1功能概述

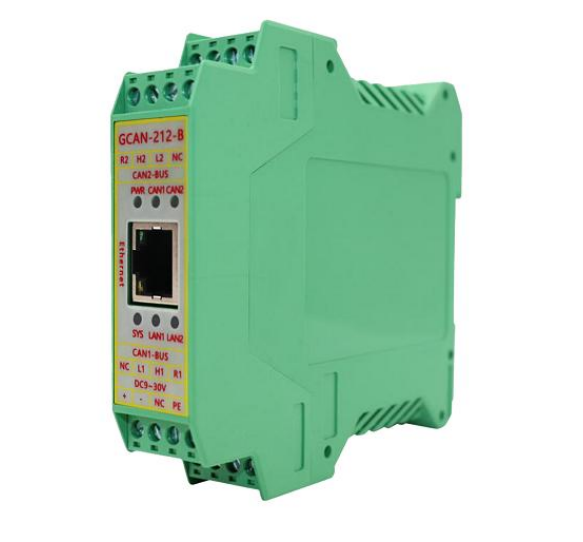

广成科技 GCAN-212-B（CANET-II）是集成 2 路 CAN 接口、1 路以太网接口的高性能型CAN-bus 总线通讯接口卡。采用 GCAN-212-B 高性能 CAN 接口卡，用户可以轻松完成 CAN-bus 网络和以太网网络的互连互通，进一步拓展CAN-bus 网络的范围。
广成科技 GCAN-212-B 高性能 CAN 接口卡是 CAN-bus 产品开发、CAN-bus数据分析的强大工具，PC 可以通过以太网接口快速连接至 CAN-bus 网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等 CAN-bus 网络领域中数据处理、数据采集的 CAN-bus 网络控制节点。同时该设备具有体积小巧、即插即用等特点，也是便携式系统用户的最佳选择。
广成科技 GCAN-212-B 上已集成 CAN 接口电气隔离保护模块，使其避免由于瞬间过流/过压而对设备造成损坏，增强系统在恶劣环境中使用的可靠性。
广成科技 GCAN-212-B 高性能 CAN 接口卡支持二次开发。我公司为用户提供 VB 环境下的 GCAN-212-B 连接例程代码，用户可以根据此例程自行开发GCAN-212-B 测试软件或将 GCAN-212-B 集成到现有的软件系统中。例程代码符合 Socket 通信规则。
1.2性能特点
1.2.1硬件特点
- 高速的 32 位工业级处理器；
- 内嵌硬件看门狗定时器；
- 模块内置 FLASH 储存器，可储存参数；
- 使用外接电源供电 (9~30V DC）
- 供电电流：60mA（24V DC）；
- 工作温度范围：-40℃~+85℃；
- 静电放电抗扰度等级：接触放电±4KV，空气放电±8KV；
- 电快速瞬变脉冲群抗扰度等级：±2KV；
- 浪涌抗扰度等级：电源接口±1KV。CAN 总线接口±4KV；
- 工作湿度范围：5%~95% RH 无凝露；
2.2CAN属性
- 集成 2 路 CAN-bus 接口，采用凤凰端子接线方式；
- CAN-bus 信号包括：CAN_H、CAN_L、CAN_GND；
- CAN-bus 支持 CAN2.0A 和 CAN2.0B 帧格式，符合 ISO/DIS11898 规范；
- CAN-bus 通讯波特率在 5Kbps~1Mbps 之间任意可编程；
- CAN-bus 接口采用电气隔离，隔离模块绝缘电压：1500V DC；
- 32 个硬件 FIFO 接收缓冲器，最高发送数据流量：8000 帧/秒；最高接收
- 数据流量：14000 帧/秒；
- CAN 端接收报文时间戳精度可达 1us。
2.3以太网属性
- 使用标准以太网接口，RJ45，支持 10/100M 自适应；
- 支持心跳和超时断开功能；
- 工作端口、目标 IP 和目标端口均可设定；
- 网络断开后自动恢复连接资源，可靠地建立 TCP 连接；
- 兼容 SOCKET 工作方式（TCP Server、TCP Client、UDP 等），上位机通讯软件编写遵从标准的 SOCKET 规则。
3典型应用
- CAN-bus 网络诊断与测试
- 工业以太网连接至 CAN 网络
- 电力通讯网络
- 工业控制设备
- 高速、大数据量通讯
