1.功能简介
GCAN-GT-418系列-网关/网桥/可编程网关用户手册
点击下载
GCAN-GT-418系列-网关/网桥/可编程网关配置软件
点击下载
1.1 功能概述
广成科技 GCAN-GT-418 系列产品是集成 3/6/9 路 CAN/CANFD 通道、1 路以太网接口的高性能型 CAN/CANFD 产品。采用 GCAN-GT-418 系列产品,用户可以轻松完成 CAN/CANFD 网络和以太网网络的互连互通,进一步拓展CAN/CANFD 网络的范围。

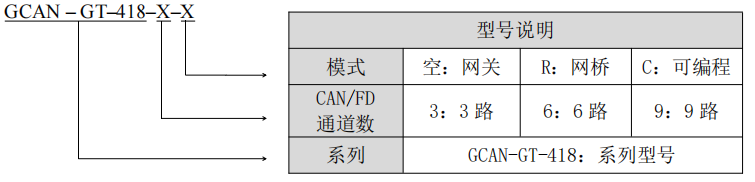

1.2 产品选型

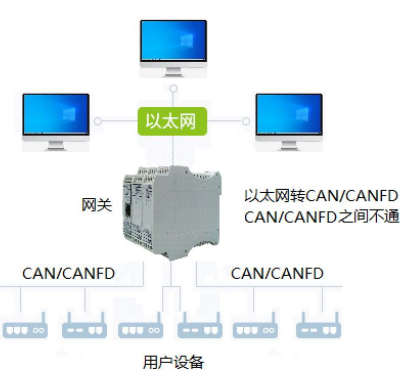

网关系列GCAN-GT-418产品,具有3/6/9个电气隔离的CAN/CANFD总线接口,1路以太网接口。以太网具有TCP Server,TCP Client,UDP等多种工作模式,是高性能的工业级以太网与CAN/CANFD的数据转换设备;

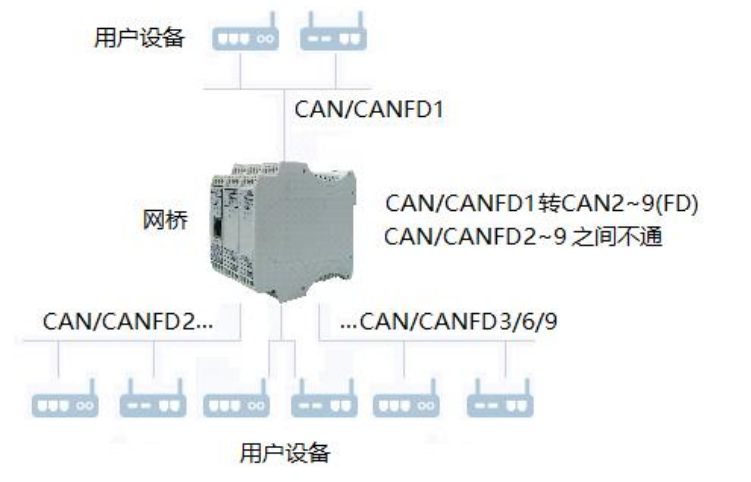

网桥系列GCAN-GT-418产品,具有3/6/9个电气隔离的CAN/CANFD总线接口,1路以太网接口。CAN/CANFD1作为主节点,CAN/CANFD 2~3/2~6/2~9作为从节点,每个从节点最多可以带32个CAN设备。主节点和从节点的波特率可以自由配置,实现CAN/CANFD网络的网桥功能,可以将不同速率的CAN/CANFD网络数据转发到CAN/CANFD1通道;

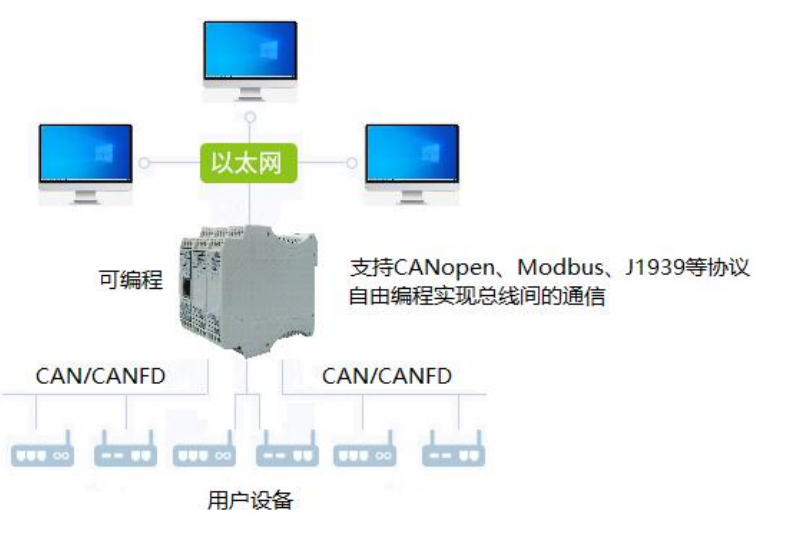

可编程系列GCAN-GT-418产品,具有3/6/9个电气隔离的CAN/CANFD总线接口,1路以太网接口。支持CANopen、Modbus、J1939等协议,支持CAN/CANFD自由口,通过自由编程,可以实现不同总线接口之间数据的互相通信转换。
1.3 性能特点
电源采用24V DC(-15%/+20%);
电流200mA(24VDC典型值);
电源隔离1500 VDC、CAN隔离3000VDC;
3/6/9路CAN/CANFD复用接口;
浪涌抗扰度等级:±1KV;
网关和网桥型号配置软件:自主研发的GCAN_PLC_Solution软件;
网桥模式,每个从节点可以最多带32个设备;
可编程型号编程软件:CODESYS软件(符合IEC 61131-3标准);
可编程型号支持CANopen、Modbus、J1939等协议、支持CAN、CANFD自由口;
标准 DIN 导轨安装方式,专为工业设计。
工作温度范围:-40℃~+85℃;
工作相对湿度范围:10%~95%,无凝露;
防护等级:IP20。
