3.1 GCAN-GT-418-3/3R/3C 系列接口定义及指示灯状态
3.1.1 GCAN-GT-418-3/3R/3C 系列接口定义

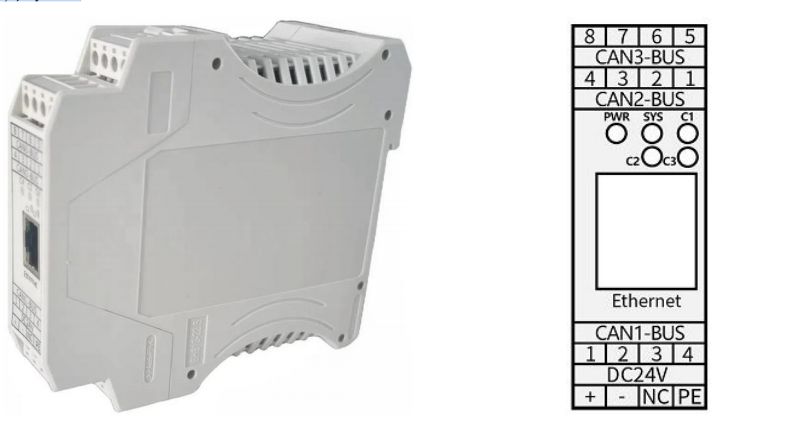

GCAN-GT-418-3 系列模块硬件一致：集成 1 路 DC24V 电源接口、3 路标准CAN/CANFD 接口、1 路标准太网接口，GCAN-GT-418-3 系列模块接线端子排如图 2.3 所示。
图 2.3 GCAN-GT-418-3 系列模块接线端子排

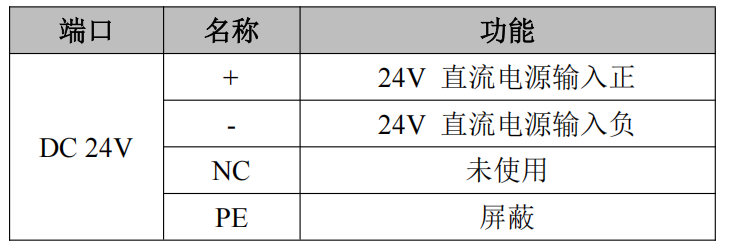

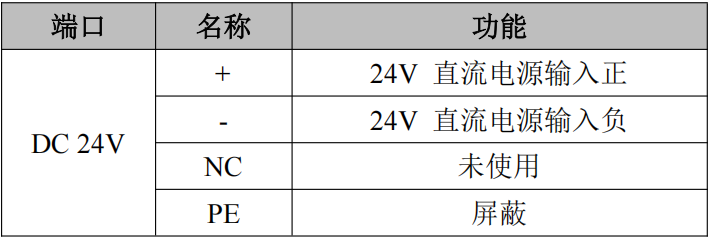

GCAN-GT-418-3 系列模块的电源接口由 1 个 4 Pin 插拔式接线端子引出，其接口定义如表 2.1 所示。
表 2.1 GCAN-GT-418-3 系列模块的电源接口定义

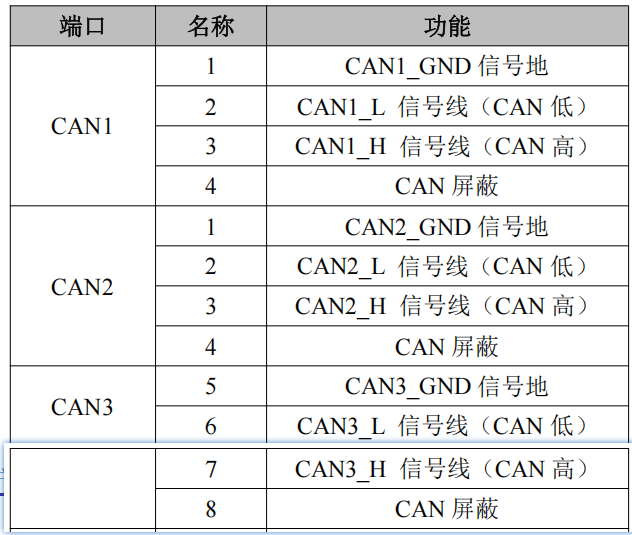

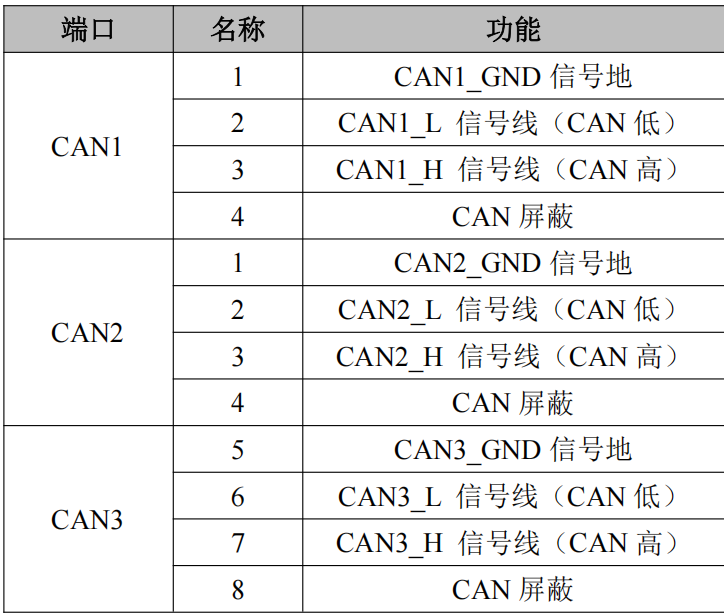

GCAN-GT-418-3 系列模块 CAN/CANFD 接口由 3 个 4Pin 接线端子引出，有3 个独立的 CAN/CANFD 接口，其接口定义如表 2.2 所示。
3.1.2 GCAN-GT-418-3/3R/3C 系列指示灯状态
GCAN-GT-418-3 系列模块具有 1 个 PWR 指示灯、1 个 SYS 指示灯、3 个CAN 总线状态指示灯。

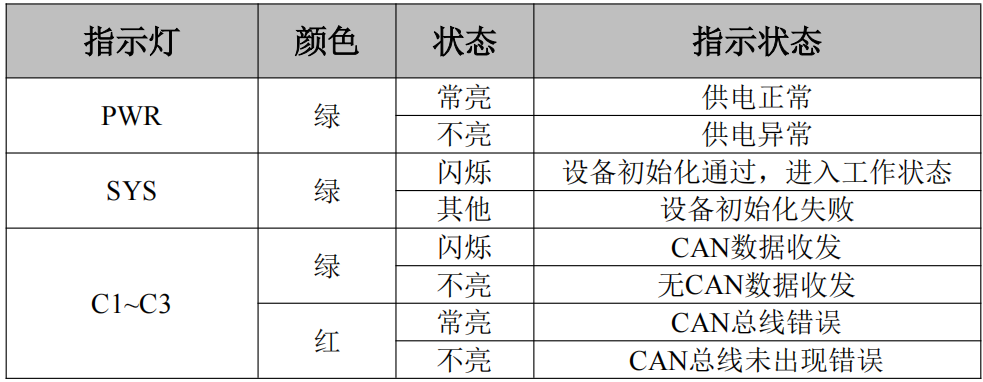

表2.3 GCAN-GT-418-3系列模块指示灯状态
3.2 GCAN-GT-418-6/6R/6C 系列接口定义及指示灯状态
3.2.1 GCAN-GT-418-6/6R/6C 系列接口定义

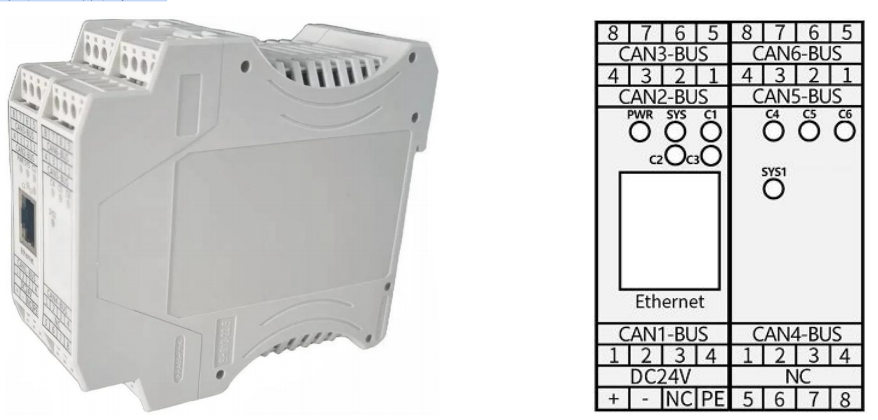

GCAN-GT-418-6 系列模块硬件一致：集成 1 路 DC24V 电源接口、6 路标准CAN/CANFD 接口、1 路标准太网接口，GCAN-GT-418-6 系列模块接线端子排如图 2.4 所示。
图 2.4 GCAN-GT-418-6 系列模块接线端子排

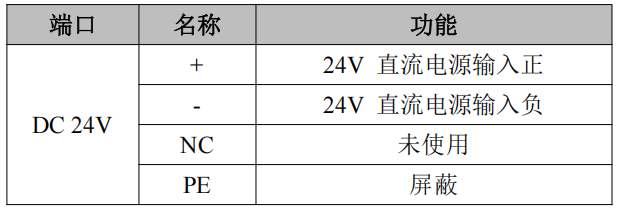

GCAN-GT-418-6 系列模块的电源接口由 1 个 4 Pin 插拔式接线端子引出，其接口定义如表 2.4 所示。
表 2.4 GCAN-GT-418-6 系列模块的电源接口定义

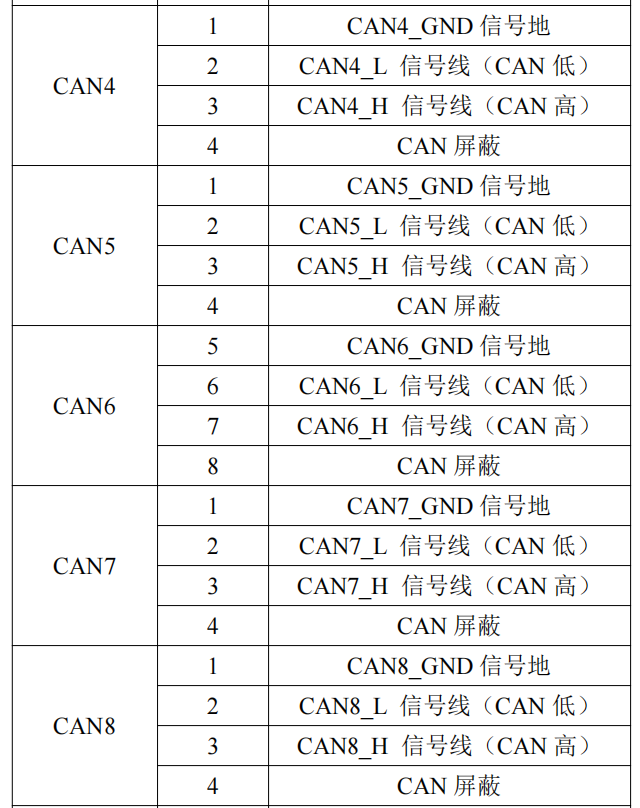

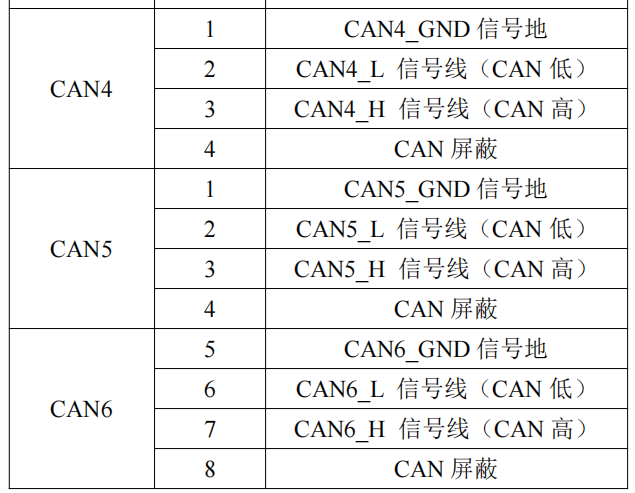

GCAN-GT-418-6 系列模块 CAN/CANFD 接口由 6 个 4Pin 接线端子引出，有6 个独立的 CAN/CANFD 接口，其接口定义如表 2.5 所示。
表 2.5 GCAN-GT-418-6 系列模块的 CAN 信号分配
3.2.2 GCAN-GT-418-6/6R/6C 系列指示灯状态
GCAN-GT-418-6 系列模块具有 1 个 PWR 指示灯、2 个 SYS 指示灯、6 个GCAN-GT-418-6 系列模块具有 1 个 PWR 指示灯、2 个 SYS 指示灯、6 个
表2.6 GCAN-GT-418-6系列模块指示灯状态
3.3 GCAN-GT-418-9/9R/9C 系列接口定义及指示灯状态
3.3.1 GCAN-GT-418-9/9R/9C 系列接口定义

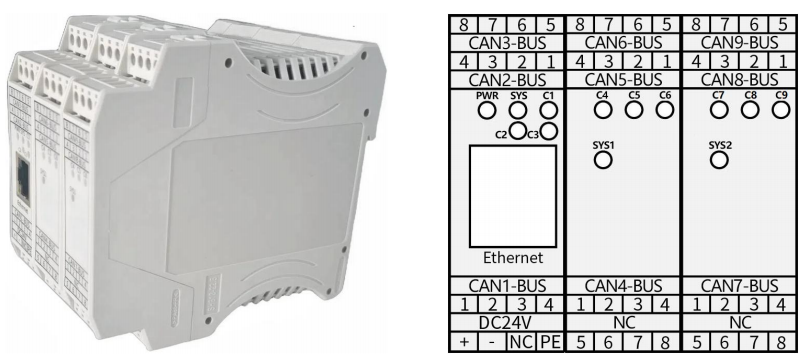

GCAN-GT-418-9 系列模块硬件一致；集成 1 路 DC24V 电源接口、9 路标准CAN/CANFD 接口、1 路标准太网接口，GCAN-GT-418-9 系列模块接线端子排如图 2.5 所示。
图 2.5 GCAN-GT-418-9 系列模块接线端子排
GCAN-GT-418-9 系列模块的电源接口由 1 个 4 Pin 插拔式接线端子引出，其接口定义如表 2.7 所示。
表 2.7 GCAN-GT-418-9 系列模块的电源接口定义
GCAN-GT-418-9 系列模块 CAN/CANFD 接口由 9 个 4Pin 接线端子引出，有9 个独立的 CAN/CANFD 接口，其接口定义如表 2.8 所示。

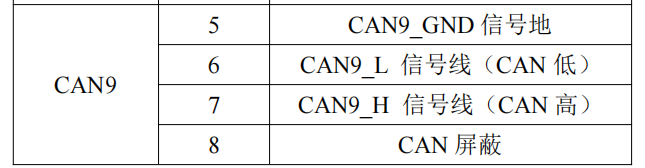

表 2.8 GCAN-GT-418-9 系列模块的 CAN 信号分配
3.1.2 GCAN-GT-418-9/9R/9C 系列指示灯状态
GCAN-GT-418-9 系列模块具有 1 个 PWR 指示灯、3 个 SYS 指示灯、9 个CAN 总线状态指示灯。

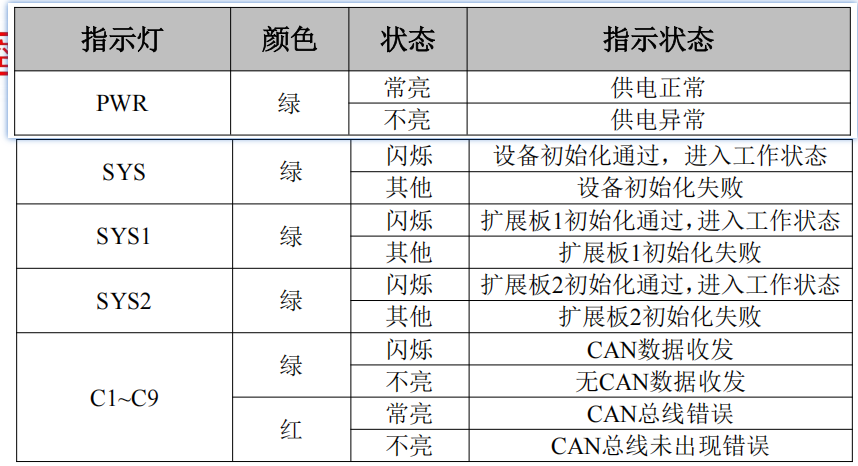

表2.9 GCAN-GT-418-9系列模块指示灯状态
