3.1接口定义详情
GCAN-GT-8321-MTCPS 模块集成 1 路 24V DC 电源接口、2 个标准 Profinet接口、1 个标准以太网接口、1 路标准 RS485 接口、1 路标准 CAN-Bus 接口，GCAN-GT-8321 模块接线端子如图所示。
GCAN-GT-8321-MTCPS 模块接线端子（从 Profinet 接口方向看）
GCAN-GT-8321-MTCPS 模块的电源接口由 1 个 4 Pin 插拔式接线端子引出，其接口定义如表 8.1 所示。
表 8.1 GCAN-GT-8321-MTCPS 模块的电源接口定义
GCAN-GT-8321-MRTUS 模块 RS485 接口由 1 个 4 Pin 接线端子引出，可以用于连接 1 个 RS485 接口的设备，其接口定义如表 8.2 所示。
表 8.2 GCAN-GT-832-MRTUS1 模块的 RS485 接口定义

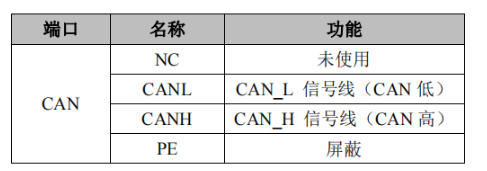

GCAN-GT-8321-CAN 模块 CAN-bus 接口由 1 个 4 Pin 接线端子引出，可以用于连接 1 个 CAN-bus 网络或者 CAN-bus 接口的设备，其接口定义如表8.2 所示。
表 8.2 GCAN-GT-8321-CAN 模块的 CAN-bus 接口定义
