| GCAN-GT-8321-MRTUM PN转Modbus用户使用手册 | 点击下载 |
GCAN-GT-8321-MRTUM 模块集成 1 路 24V DC 电源接口、2 个标准 Profinet接口、1 个标准以太网接口、1 路标准 RS485 接口，GCAN-GT-8321-MRTUM 模块接线端子如图所示。

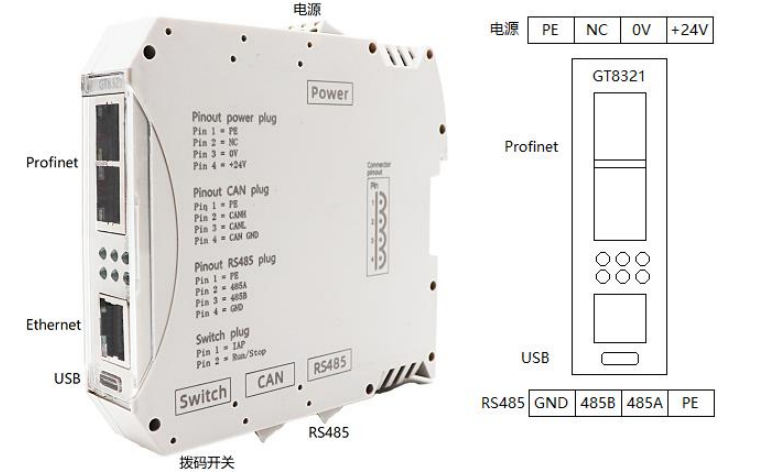

GCAN-GT-8321-MRTUM 模块接线端子（从 Profinet 接口方向看）
GCAN-GT-8321-MRTUM模块的电源接口由1个4 Pin插拔式接线端子引出，其接口定义如表 6.1 所示。

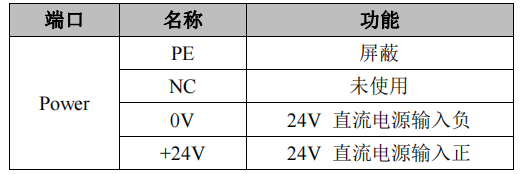

表 6.1 GCAN-GT-8321-MRTUM 模块的电源接口定义
GCAN-GT-8321-MRTUM 模块 RS485 接口由 1 个 4 Pin 接线端子引出，可以用于连接 1 个 RS485 接口的设备，其接口定义如表 6.2 所示。

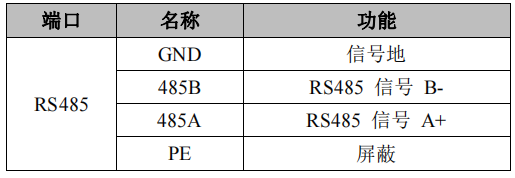

表 6.2 GCAN-GT-8321-MRTUM 模块的 RS485 接口定义
