3.接口定义
GCAN-GT-410 模块集成 1 路 DC24V 电源接口、1 路标准 CAN-Bus 接口、1 路标准太网接口、一路 RS232 串行接口、一路 RS485 串行接口，GCAN-GT-410模块接线端子排如图 2.3 所示
图 2.3 GCAN-GT-410 模块接线端子排
GCAN-GT-410 模块的电源接口由 1 个 4 Pin 插拔式接线端子引出，其接口定义如表 2.1 所示。
表 2.1 GCAN-GT-410 模块的电源接口定义
GCAN-GT-410 模块 CAN-bus 接口由 1 个 4 Pin 接线端子引出，可以用于连接 1 个 CAN-bus 网络或者 CAN-bus 接口的设备，其接口定义如表 2.2 所示。

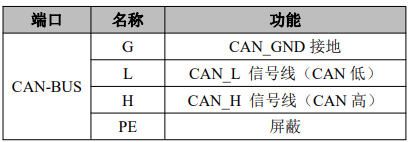

表 2.2 GCAN-GT-410 模块的 CAN-bus 信号分配
GCAN-GT-410 模块串行接口由 2 个 4Pin 接线端子引出，可以用于连接 1 个RS232 设备或者一个 RS485 设备，其接口定义如表 2.3 所示。

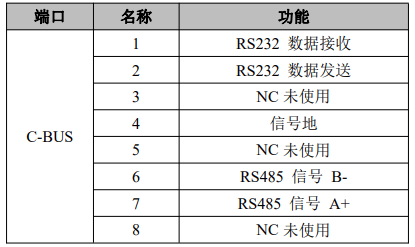

表 2.3 GCAN-GT-410 模块的 C-BUS接口定义
