1、OpenPCS软件安装
请参照链接：OPENPCS软件安装包
2、安装 TARGET 组件
请参照链接：OPENPCS软件的Target安装包
3、OpenPCS 联机配置
请参照链接：3、OPENPCS网关配置手册(网口下载程序类PLC编程软件网管配置_OPENPCS）
4、安装固定和借口定义
4.1设备固定

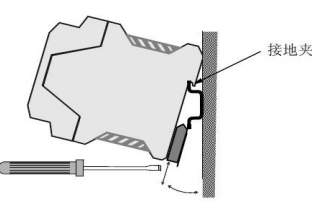

GCAN-GT-410模块安装方法如图2.2所示，可使用一字螺丝刀辅助将模块安装到DIN导轨上。
图2.2GCAN-GT-410模块安装
GCAN-GT-410模块地与安装模块的导轨相连。如果导轨固定到一个接地的金属组件板上，那么模块会自动接地，不需要外部接地线。如果导轨固定到一个未接地的底座上，那么必须将导轨连接到最近的接地端子上。
4.2接口定义及功能
GCAN-GT-410模块集成1路DC24V电源接口、1路标准CAN-Bus接口、1路标准太网接口、一路RS232串行接口、一路RS485串行接口，GCAN-GT-410 模块接线端子排如图2.3所示。
图2.3GCAN-GT-410模块接线端子排
GCAN-GT-410模块的电源接口由1个4Pin插拔式接线端子引出，其接口定义如表2.1所示。

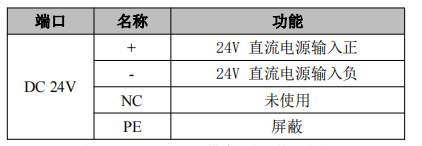

表 2.1 GCAN-GT-410 模块的电源接口定义
GCAN-GT-410模块CAN-bus接口由1个4Pin接线端子引出，可以用
于连接1个CAN-bus网络或者CAN-bus接口的设备，其接口定义如表2.2所示。

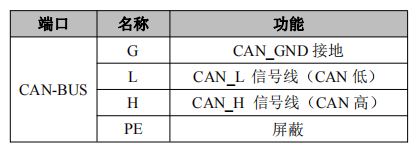

表 2.2 GCAN-GT-410 模块的 CAN-bus 信号分配
GCAN-GT-410模块串行接口由2个4Pin接线端子引出，可以用于连接1个RS232设备或者一个RS485设备，其接口定义如表2.3所示。

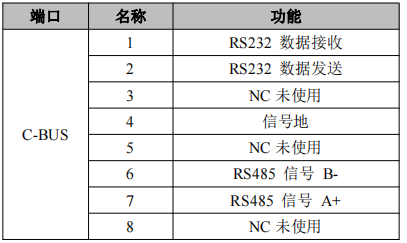

表 2.3 GCAN-GT-410 模块的 C-BUS 接口定义
5、通信连接
1. 串口连接
GCAN-GT-410模块的RS232和RS485使用标准串口电平，因此该模块可以直接与带有RS232或RS485接口的设备进行连接。
2.CAN连接
GCAN-GT-410接入CAN总线时仅需要将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。
CAN-bus网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN-bus总线的连接如图3.1所示。

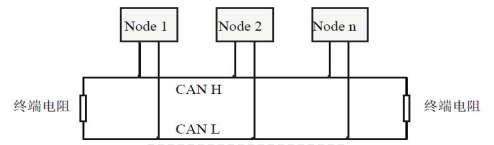

图3.1CAN-bus网络的拓扑结构
请注意：CAN-bus电缆可以使用普通双绞线、屏蔽双绞线。理论最大通信距离主要取决于总线波特率，最大总线长度和波特率关系详见表3.1。若通讯距离超过1km，应保证线的截面积大于Φ1.0mm2，具体规格应根据距离而定，常规是随距离的加长而适当加大。
表 3.1 波特率与最大总线长度参照表
3.CAN 总线终端电阻
为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图3.2所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。

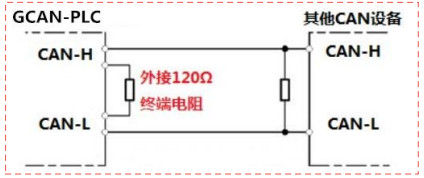

图3.2GCAN-GT-410与其他CAN节点设备连接
请注意：GCAN-GT-410的CAN总线内部未集成120Ω终端电阻。如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。需要使用时，将电阻两端分别接入CAN_H、CAN_L即可，如图3.2所示。
6、设备恢复默认IP
将设备外壳拆开，在设备上电的时候将2号拨码拨到ac位置，此时设备的PWR指示灯绿灯常亮，RUN指示灯绿灯和红灯交替闪烁即恢复到设备的默认IP：192.168.1.30。恢复成功后，将设备断电，将2号拨码拨回数字这一侧，之后就可正常使用了。
