3.接口定义及功能

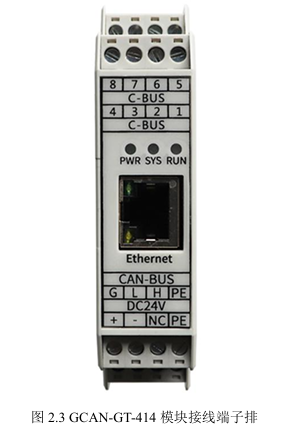

       GCAN-GT-414 模块集成1路DC24V电源接口、4路标准CAN-Bus接口、1路标准太网接口，GCAN-GT-414模块接线端子排如图2.3所示。

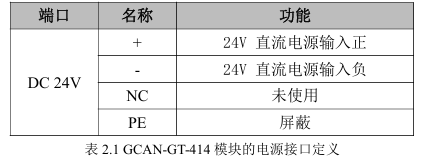

       GCAN-GT-414 模块的电源接口由1个4Pin插拔式接线端子引出，其接口定义如表2.1所示。

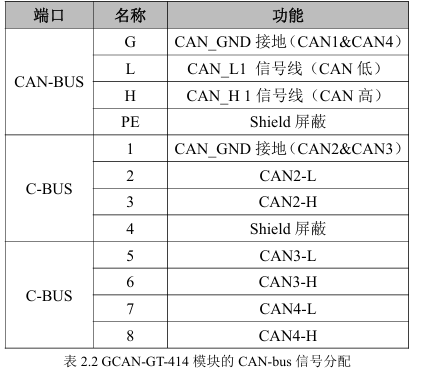

       GCAN-GT-414 模块 CAN-bus 接口由 3个4Pin接线端子引出，可以用于连接4个CAN-bus网络或者CAN-bus接口的设备，其接口定义如表2.2所示。
