2.模块外观及尺寸

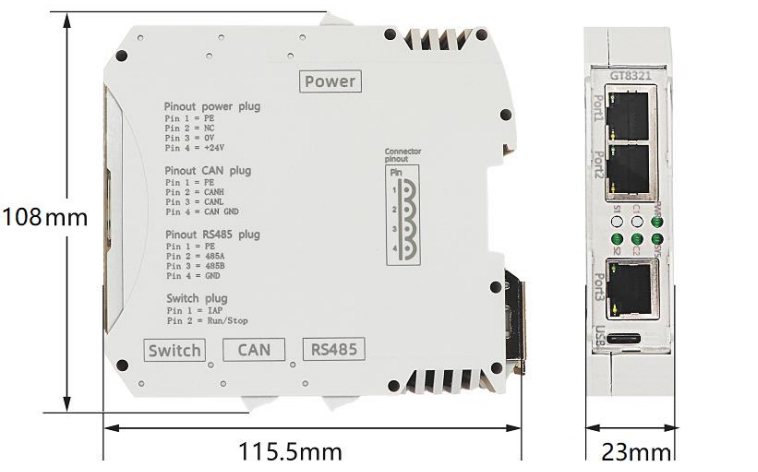

       设备外形尺寸：(长)115.5mm * (宽)108mm * (高)23mm，其示意图如图 2.1 所示。

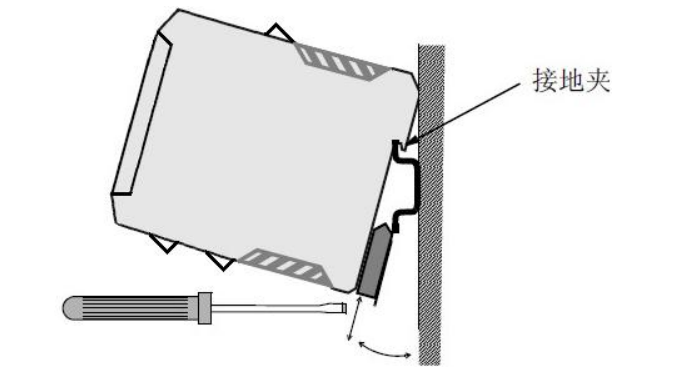

       GCAN-GT-8321 Profinet 网关的安装方法如图 2.2 所示，您需要使用一字螺丝刀进行辅助安装。

请保证设备的良好接地，接地宜采用单独接地或单点接地，不可采用公共接地。GCAN-GT-8321 模块地未与安装模块的导轨相连。需要外部接地线。即“Power”端子的 PE 接口。
