3.接口定义及功能

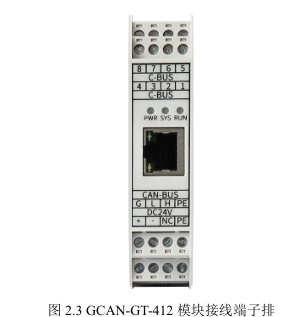

       GCAN-GT-412 模块集成1路DC24V电源接口、2路标准CAN-Bus接口、1路标准太网接口、1路RS232串行接口，GCAN-GT-412模块接线端子排如图2.3所示。

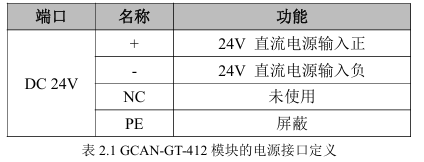

       GCAN-GT-412 模块的电源接口由1个4Pin插拔式接线端子引出，其接口定义如表2.1所示。

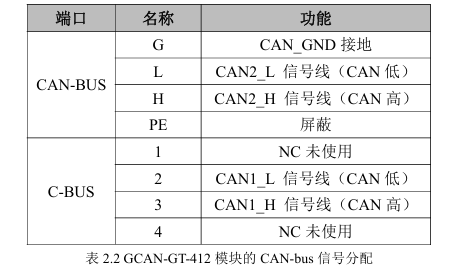

       GCAN-GT-412 模块 CAN-bus 接口由 2个4Pin接线端子引出，可以用于连接2个CAN-bus网络或者CAN-bus接口的设备，其接口定义如表2.2所示。

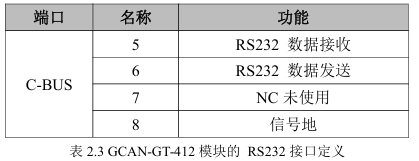

       GCAN-GT-412 模块串行接口由1个4Pin接线端子引出，可以用于连接1个RS232 设备，其接口定义如表2.3所示。
