2.模块外观及尺寸

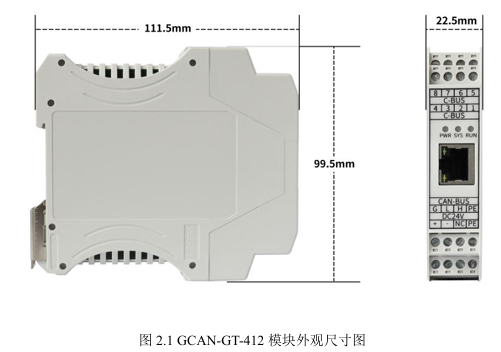

      设备外形尺寸：(长，含接线端子)111.5mm*(宽)99.5mm*(高)22.5mm，其示意图如图 2.1 所示

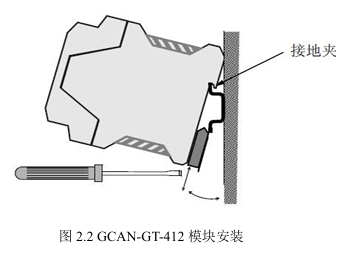

       GCAN-GT-412 模块安装方法如图2.2所示，可使用一字螺丝刀辅助将模块安装到DIN导轨上。

       GCAN-GT-412 模块地与安装模块的导轨相连。如果导轨固定到一个接地的金属组件板上，那么模块会自动接地，不需要外部接地线。如果导轨固定到一个未接地的底座上，那么必须将导轨连接到最近的接地端子上。
