快速上手

请参照链接：OPENPCS软件安装包

  请参照链接：OPENPCS软件的Target安装包

  请参照链接：3、OPENPCS网关配置手册(网口下载程序类PLC编程软件网管配置_OPENPCS）

       GCAN-GT-415 模块的RS232和RS485使用标准串口电平，因此该模块可以直接与带有RS232或RS485接口的设备进行连接。

       GCAN-GT-415 接入 CAN 总线时仅需要将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。

       CAN-bus 网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN-bus总线的连接如图3.1所示。

       请注意：CAN-bus电缆可以使用普通双绞线、屏蔽双绞线。理论最大通信距离主要取决于总线波特率，最大总线长度和波特率关系详见表3.1。若通讯距离超过1km，应保证线的截面积大于Φ1.0mm2，具体规格应根据距离而定，常规是随距离的加长而适当加大。

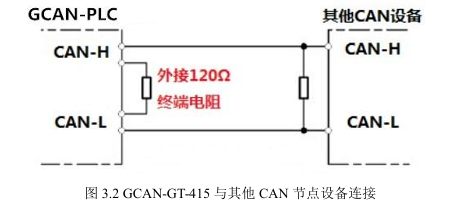

       为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图3.2所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。

       请注意：GCAN-GT-415 的CAN总线内部未集成120Ω终端电阻。如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。需要使用时，将电阻两端分别接入CAN_H、CAN_L即可，如图3.2所示。

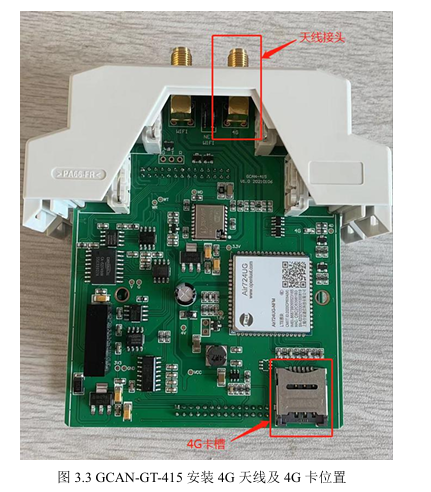

       4G 连接需要将4G天线接上，然后打开壳子，插入4G卡。如图3.3所示。右侧天线为4G天线，右下角为安装4G卡的地方。安装好之后上电，下载下列代码（下载方法见章节4），代码为4G通信例程，您也可以直接下载例程。代码中标黄的部分是需要连接的云端服务器端的域名和端口号。您需要根据实际使用情况去修改。

       WIFI 连接要先将WIFI天线接上，如图所示。左侧为WIFI天线，安装好之后上电，下载下列代码（下载方法见章节4），代码为WIFI通信例程，您也可以直接下载例程。代码中标黄的部分是一些参数的配置：MODE是选择模式，例程默认的是TCP；AP_SSID 和AP_PASSWORD是需要连接的WIFI名和密码；SERVER_IP_ADDR 和 SERVER_PORT 是需要连接的服务端的IP 和端口号；LOCAL_PORT是设置的本地的端口号。您需要根据实际使用情况去修改。
