3.接口定义及功能

       GCAN-GT-415 模块集成 1 路 DC24V 电源接口、2 路标准 CAN-Bus接口、1 路标准太网接口、1路 RS232 串行接口、1路 RS485 串行接口，1路4G 接口、1路WIFI接口,GCAN-GT-415 模块接线端子排如图 2.3 所示。

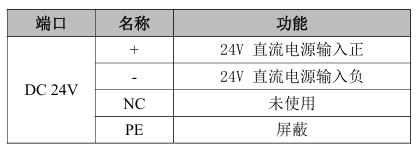

       GCAN-GT-415 模块的左侧4个端子，及中间网口，其接口定义如表2.1、2.2、2.3、2.4 所示。GCAN-GT-415 模块电源接口由1个4Pin接线端子引出，其接口定义如表2.1所示。

       GCAN-GT-415 模块CAN1-bus 接口由1个4Pin接线端子引出，有2个独立的CAN接口，其接口定义如表2.2所示。

       GCAN-GT-415 模块232串行接口由1个4Pin接线端子引出，其接口定义如表2.3 所示。

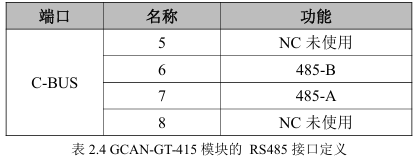

       GCAN-GT-415 模块的485串行接口由1路4Pin 接线端子引出，其接口定义如表 2.4 所示。

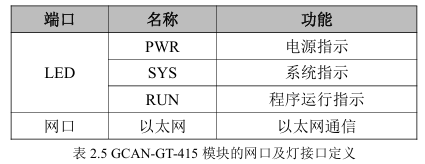

       GCAN-GT-415 左侧网口及附近3个灯，其接口定义如表2.5所示。

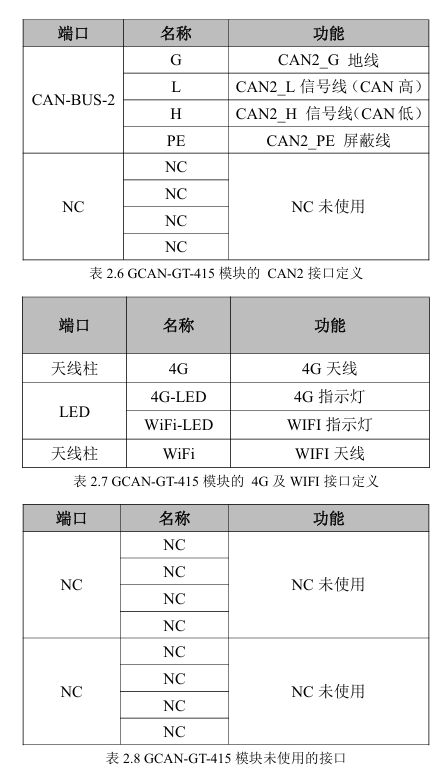

       GCAN-GT-415CAN2接口，4G及WIFI,由右侧4个端子及中间天线引出。其接口定义如表2.6、2.7、2.8所示。
