1. 配置准备
断开 GCAN-203 供电电源， 用 USB 线连接 GCAN-203 与电脑即可，GCAN-203 进行配置时，无需再外接电源。
2. 软件连接
当 GCAN-203V5 模块与电脑正常连接后， 打开“CANBlue5.0Config” 软件对模块进行配置。
软件上面有 5 个工具按钮：
Connect——连接设备；
Upload——将设备中的配置信息读出来；
Download——将配置信息下载到设备的 Flash 中；
Open——打开读取 PC 中的配置信息文件；
SaveAs——将配置信息文件保存到电脑中。

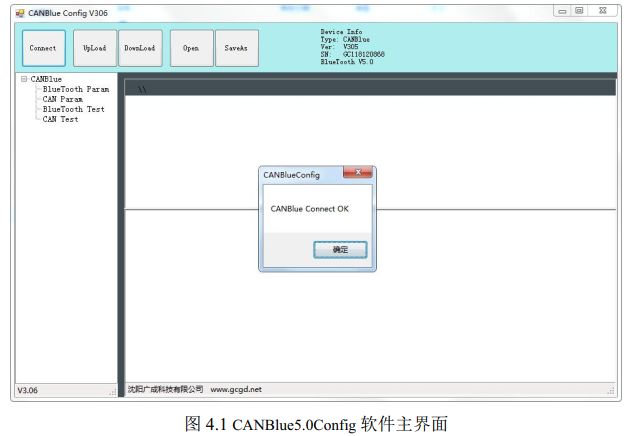

配置前请将 USB 方口线一端连接到电脑， 另一端连接到 GCAN-203V5 设备上。 待设备的 PWR 灯点亮的时候， 点击“Connect” 连接设备， 连接成功后如图 4.1 所示。 请注意， 配置的时候不需要外接 9-24V 电源。

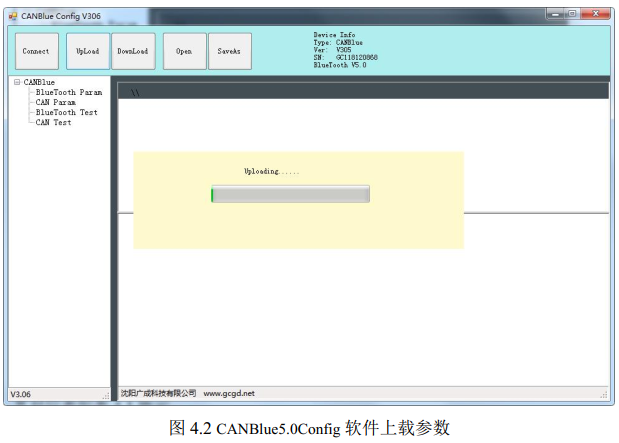

连接成功后软件界面左面的栏中会显示连接设备的设置列表， 这时可以点击“UpLoad” 将设备中的参数上载到电脑。
3. CAN 接口参数设置
点击“CAN Param” 一行进入 CAN 总线通信参数设置。

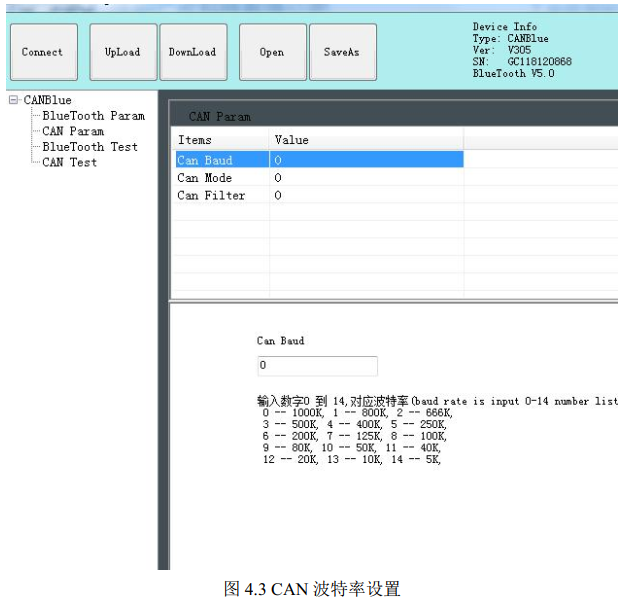

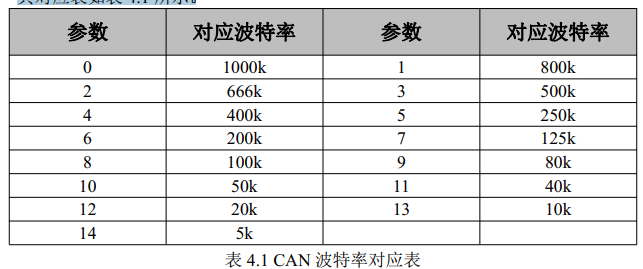

- 在界面下方“CANBaud” 右侧的对话框中改变输入参数的值即可实现配置 CAN 总线的波特率，其对应表如表 4.1 所示。

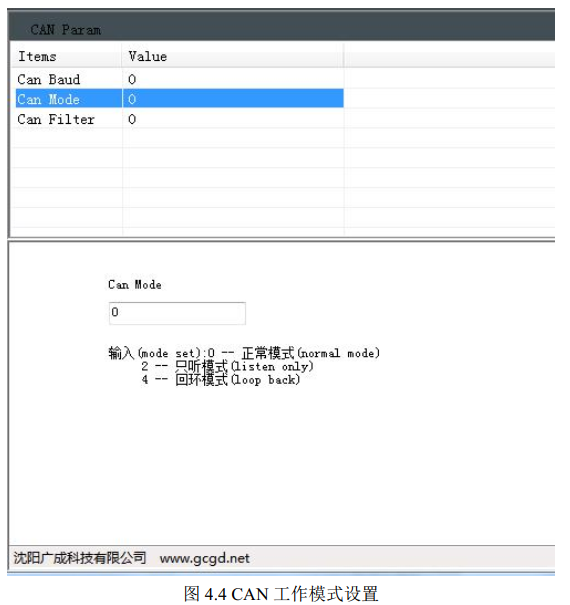

- 点击“CAN Mode” 一行进入 CAN 通道工作模式设置。 在界面下方“CANMode” 右侧的对话框中改变输入参数的值即可实现配置 CAN 通道工作方式，其中参数“0” 代表正常工作模式， 参数“2” 代表只听模式， 参数“4” 代表回环模式。

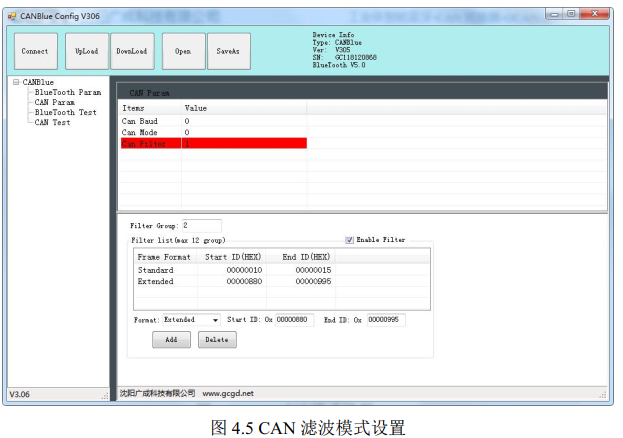

- 点击“CAN Filter”一行进入滤波参数设置， GCAN-203的滤波功能是对CAN 端发往蓝牙端的数据进行过滤， 对蓝牙端发送至 CAN 端的数据不做过滤。
进入滤波参数设置后先勾选“滤波器使能” ， 才能对滤波参数进行设置， 首先选择模式： 扩展帧滤波或标准帧滤波， 选择好后设置起始 ID 和结束 ID， 在这两个 ID 间的帧 ID 均可正常通信， 设置完成后点击添加， 即可将其添加在滤波列表中， 若不需要某条滤波参数， 选中后点击删除即可。
注意： 滤波参数设置完成后需确认“滤波器使能” 处于被勾选状态才能使滤波生效， 否则不开启滤波功能。
若滤波器功能生效， “CAN Filter” 值显示为 1， 否则为 0。
“CAN Param”设置完成后， 若不再进行“BlueTooth Param” 设置， 需点击页面上方“Download”按钮使设置生效。
4. 蓝牙参数设置

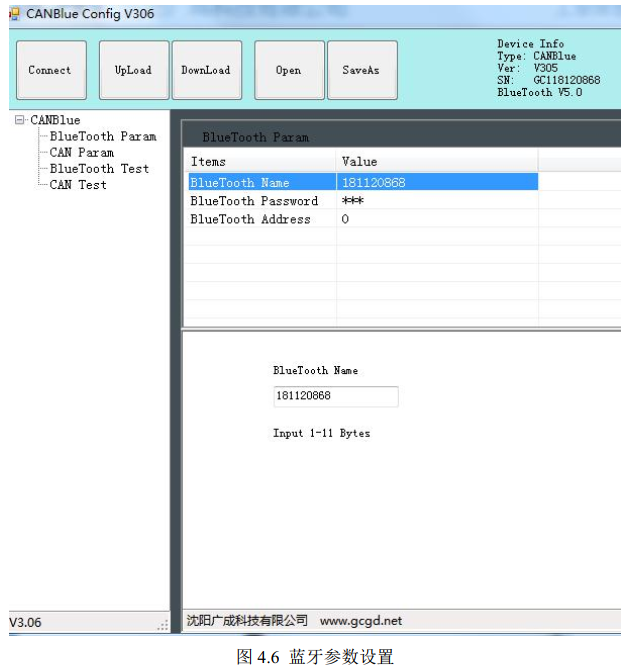

点击“BlueTooth Param” 一行进入蓝牙通信参数设置。
在此页面中， 用户可以根据自己的喜好设置蓝牙设备名称。
5. 配置完成

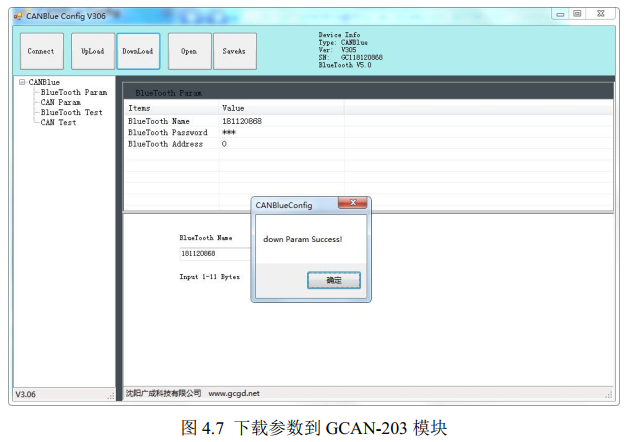

当用户对 GCAN-203V5 模块配置完成后， 可以点击“Download” 将配置数据写入到设备的 FLASH 中， 如图 4.7 所示。
写入成功后会提示“download Param success” ， 关闭软件后对模块进行重新上电， 新的配置即可生效。
请注意： 配置完成后必须对设备重新上电， 否则配置将不能生效。
6. 保存配置文件
设置完成的配置参数和从设备中 Upload 上来的配置参数都可以保存到 PC机中， 点击工具栏中的 SaveAs 根据提示设置保存文件名称， 就可以将配置参数保存到 PC 中。 配置文件可以再次打开使用。
7. 打开配置文件
可以使用 OPEN 功能， 打开以前保存的配置文件， 然后进行修改。 修改后可以 DownLoad 到设备中， 也可进行保存。
请注意： 配置软件左侧的“BlueTooth Test” 、 “CAN Test” 为厂家生产测试使用， 该功能不能实现蓝牙和 CAN 之间的数据转换。
