接口定义及指示灯状态

GCAN-GT-246-网桥用户手册点击下载
GCAN-GT-246-网桥配置软件点击下载
选型手册(总):点击下载

1.1  GCAN-GT-246接口定义

      GCAN-GT-246系列模块只是CAN接口数量不同:
     GCAN-GT-246-2集成CAN1和CAN2接口;GCAN-GT-246-3集成CAN1、CAN2和CAN3接口;GCAN-GT-246-4集成CAN1、CAN2、CAN3和CAN4接口;
     以GCAN-GT-246-4为例:集成1路DC24V电源接口、4路标准CAN接口、GCAN-GT-246-4模块接线端子排如图2.3所示。

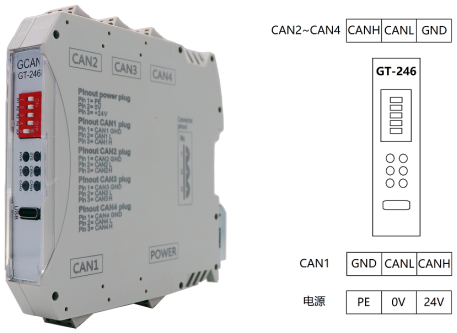

图2.3 GCAN-GT-246模块接线端子排
     GCAN-GT-246模块的电源接口由1个3 Pin插拔式接线端子引出,其接口定义如表2.1所示。

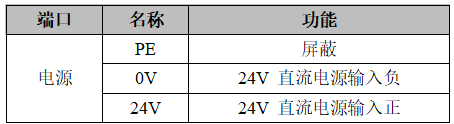

表2.1 GCAN-GT-246模块的电源接口定义
     GCAN-GT-246模块CAN/CANFD接口由3Pin接线端子引出,其接口定义如表2.2所示。

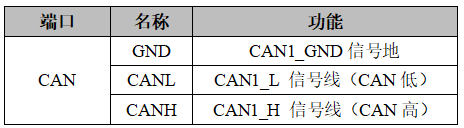

表2.2 GCAN-GT-246模块的CAN信号分配

1.2  GCAN-GT-246指示灯状态

     GCAN-GT-246模块具有1个PWR指示灯、1个SYS指示灯、4个CAN总线状态指示灯。

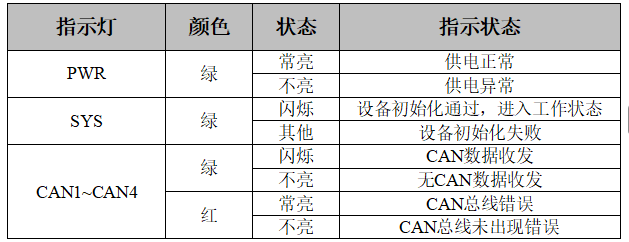

表2.3 GCAN-GT-246模块指示灯状态
