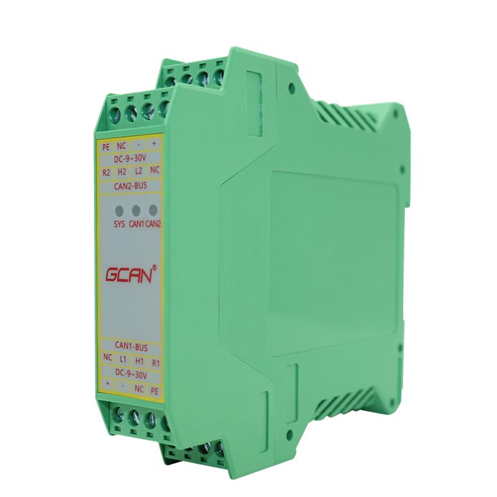

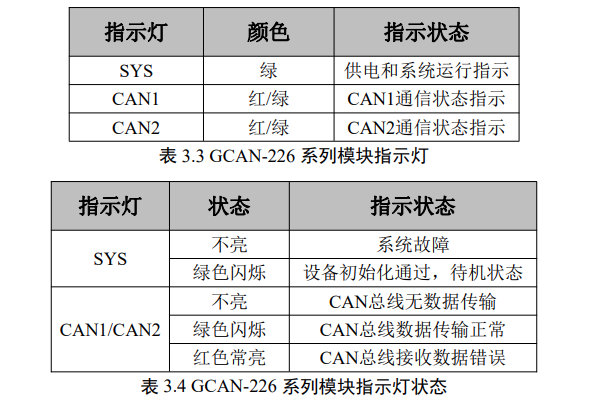

GCAN-226系列模块具有1个PWR指示灯用来情况，1个SYS指示灯用来指示系统供电和系统的运行状态，2个CAN指示灯用来指示对应CAN总线通信状态。这3个指示灯的具体指示功能见表3.3，这3个指示灯处于各种状态的含义如表3.4所示。
- GCAN-226模块上电后，SYS指示灯立即点亮，表明设备已经供电，待机状态；否则，表示系统存在电源故障或发生有严重的错误；
- 对应CAN线均连接正常后，当有数据在CAN总线传输时，CAN灯随数据频率闪烁，无数据时熄灭；
- 同数据频率下，拨码开关配置CAN灯相对快闪近乎常亮，软件配置CAN灯相对慢闪；
- 如果CAN总线出现通讯错误，对应CAN灯将变红。
