3、接口定义及功能

       GCAN-226 模块集成 2 路 DC 9-30V 电源接口（2 路电源接口内部联通，可根据自己需求任意连接一路）、2 路标准 CAN 总线接口，CAN 总线自带 120Ω终端电阻（可通过连线接入）。

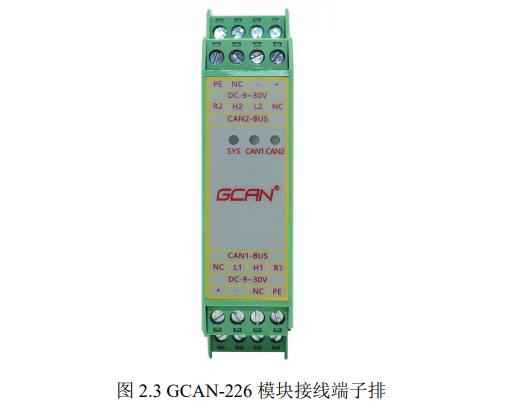

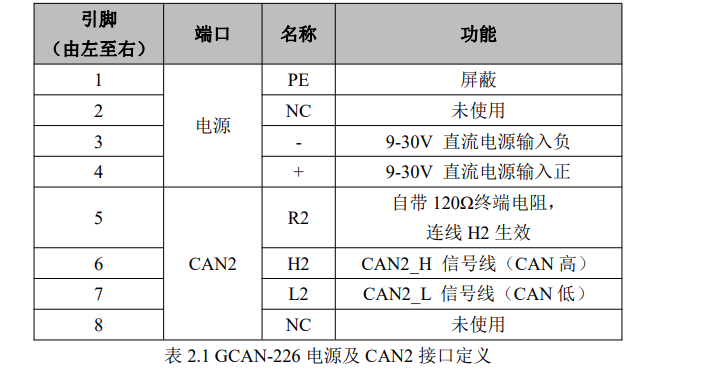

       GCAN-226 模块的上方为电源接口和 CAN2 接口。电源接口由 1 个 4 PIN 插拔式接线端子引出（绿色），CAN2 总线接口由一个 4 PIN 插拔式接线端子引出（绿色）。

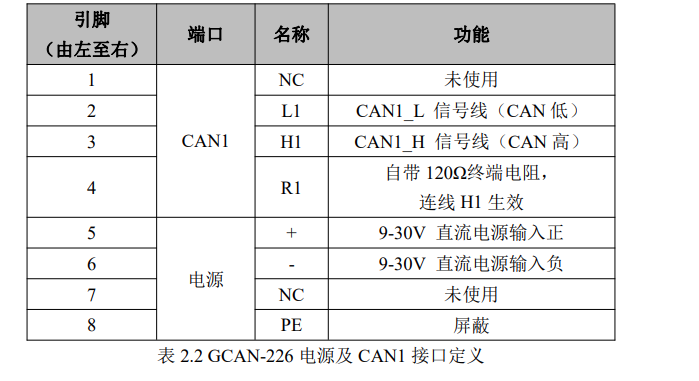

       GCAN-226 模块的下方为 CAN1 接口和电源接口。电源接口由 1 个 4 PIN 插拔式接线端子引出（绿色），CAN1 总线接口由一个 4 PIN 插拔式接线端子引出（绿色）。
