设备使用

        GCAN-206模块使用USB接口用PC端软件配置参数，接口卡的USB接口符合USB2.0全速协议规范，可以与具有USB1.1标准、USB2.0标准、USB3.0标准的PC机连接通讯。

        GCAN-206模块接口卡与 PC 的连接方式如下：用螺丝刀撬动绿色外壳，拿掉外壳主体，通过Mini-USB电缆直接连接PC的USB接口。

        驱动、软件正常安装后，将设备插入PC的USB接口，即可在PC设备管理器中发现新USBCAN设备，驱动名称:“GCAN USBCAN Device”，如无黄色叹号或问号即表示设备驱动正常，USBCAN设备已与PC正常连接。

        GCAN-206模块接口卡具有即插即用的特点，因此用户可以使用PC机的USB接口直接向GCAN-206模块接口卡供电。

        使用外部电源(DC9-24V)连接到GCAN-206模块接口卡的DC9-24V电源插座，此时指示灯DAT、SYS点亮，GCAN-206模块接口卡即可正常工作。

        GCAN-206模块接入CAN总线连接方式为将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。

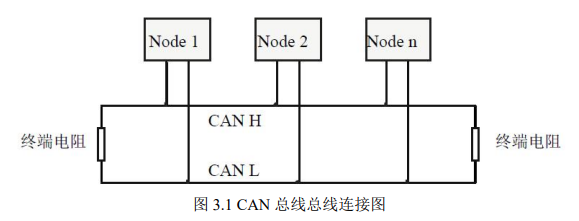

        CAN总线网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN总线的连接见图3.1所示。

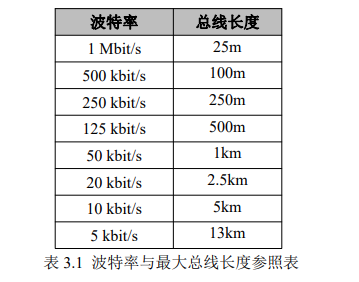

        注意：CAN总线电缆可以使用普通双绞线、屏蔽双绞线。理论最大通信距离主要取决于总线波特率，最大总线长度和波特率关系详见表3.1。若通讯距离超过1Km，应保证线的截面积大于Φ1.0mm2，具体规格应根据距离而定，常规是随距离的加长而适当加大。

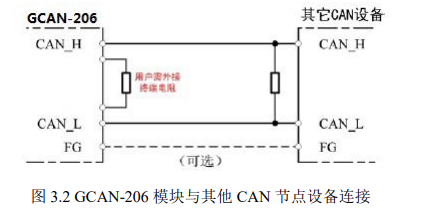

        为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图3.2所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。GCAN-206模块接口卡采用82C251收发器，如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。

        请注意：GCAN-206模块内部未集成120Ω终端电阻，模块外部提供电阻接线端子。需要接入终端电阻时，将电阻两端分别接入CAN_L、CAN_H即可。
