接口定义及功能

        GCAN-206 模块集成 1 路 DC 24V 电源接口、2 路标准 CAN 总线接口。

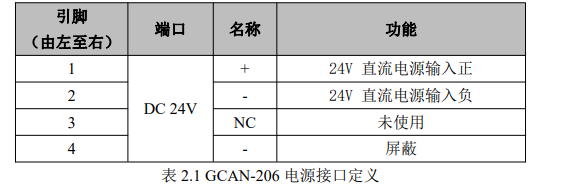

        GCAN-206 模块的电源接口由 1 个 4Pin 插拔式接线端子引出，其接口定义如表 2.1 所示。

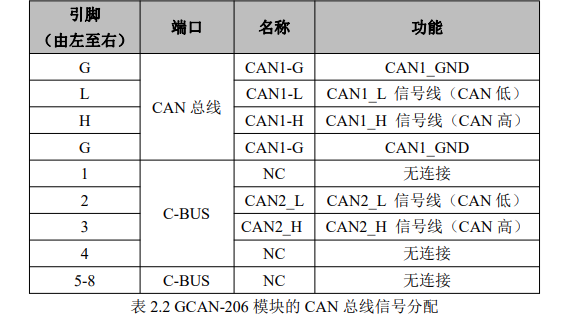

        GCAN-206 模块 CAN 总线接口由 2 个 4Pin 接线端子引出，可以用于连接 2个 CAN 总线网络或者 CAN 总线接口的设备，其接口定义如表 2.2 所示。
