2、设备尺寸与安装

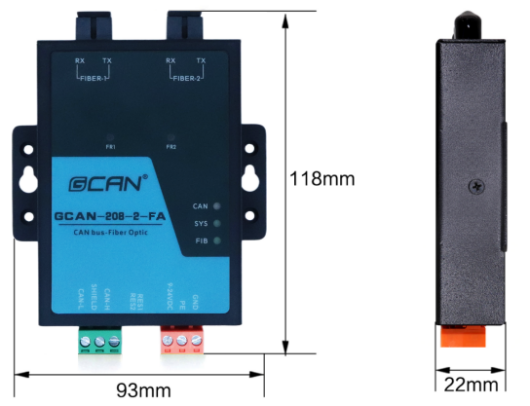

       设备外形尺寸：(长，含接线端子)118mm * (宽)93mm * (高)22mm，其示意图如图2.1所示。

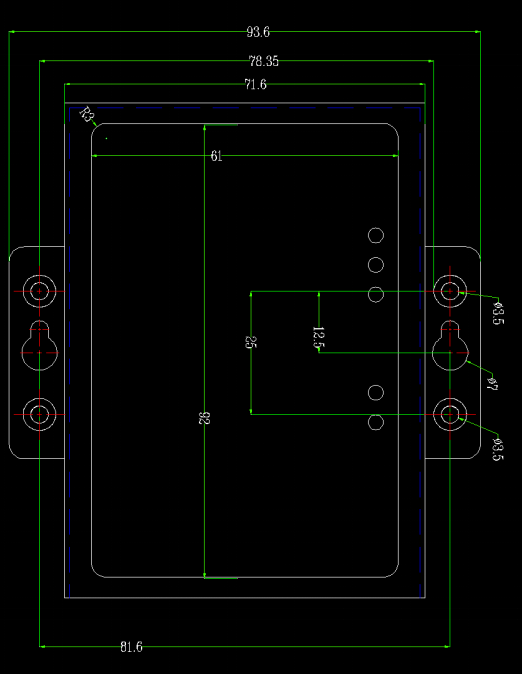

       GCAN-208-2-FA系列模块机械尺寸如图2.2所示，可使用壁挂式安装方式将模块固定在机箱内部或加装DIN导轨附件，将模块固定在DIN导轨上。

       GCAN-208-2-FA系列模块PE与外壳相连。如果安装模块的柜体或导轨固定到一个接地的金属组件板上，那么模块会自动接地，不需要外部接地线。如果安装模块的机柜或导轨固定到一个未接地的底座上，那么必须将柜体或导轨连接到最近的接地端子上。
