GCAN-208-2-FA 模块
GCAN-208-2-FA 模块集成一路9-36V DC电源接口、1路标准CAN总线接口及2路标准光纤接口（单模、多模，SC、ST、FC可选）。
GCAN-208-2-FA模块CAN总线接口由1个（绿色）3 PIN插拔式接线端子引出，可以用于连接1个CAN总线网络或者CAN总线接口的设备；电源接口由1个（橙色）3PIN插拔式接线端子引出。CAN总线接口及电源接口位置、接口定义如图2.5、表2.4所示。

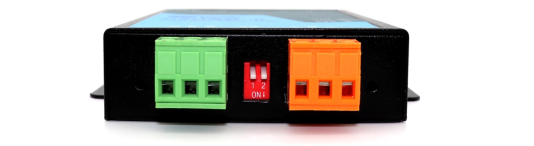

图2.5 GCAN-208-2-FA CAN总线接口及电源接口位置

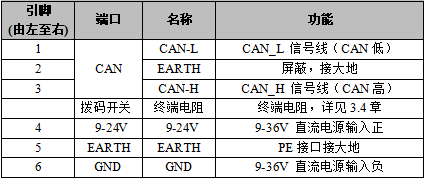

表2.4 GCAN-208-2-FA模块的CAN总线信号分配及电源接口
GCAN-208-2-FA模块光纤接口位置、接口定义如图2.6、表2.5所示。

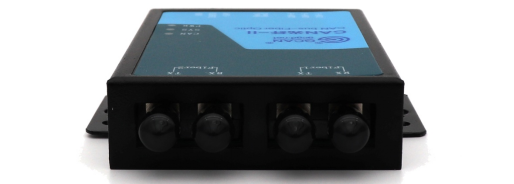

图2.6 GCAN-208-2-FA光纤接口位置

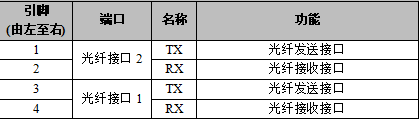

表2.5 GCAN-208-2-FA光纤接口定义
