1.1功能概述

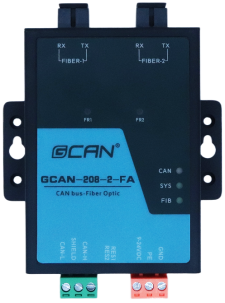

沈阳广成科技GCAN-208-2-FA工业级CAN光纤转换器，集成1路CAN总线接口与2路标准光纤接口（单模/多模可选，接口类型可选SC/ST/FC）。
该产品可实现CAN总线数据与光信号的透明无损互转，凭借独有总线信号转换技术，转换延时达微秒级，能有效保障通信实时性，且兼容CANopen、SAE J1939等各类CAN总线协议。
设备仅支持GCAN-208-2-FA同型号产品组建光纤环网，节点掉线不影响其余节点正常工作；同时具备智能诊断功能，可通过指示灯状态及总线数据（详见附录A）实时反馈故障信息。
作为工业总线改造、长距离通信及总线干扰隔离的关键设备，其 CAN 接口与电源接口均集成隔离保护模块，可抵御过压过流、电磁干扰、地环干扰及雷击等风险，避免模块与总线发生损坏。目前，该产品已长期批量配套海湾、利达、青鸟、西门子、依爱、泛海三江、泰和安、赋安、皓安安全技术、青岛海汇德电气等企业的系统使用。
1.2性能特点
1.2.1 硬件特点
- 高速的 32 位工业级处理器；
- 内嵌硬件看门狗定时器；
- 电源防反接设计，外接电源供电 (9~36V DC)；50mA MAX（24V DC）；
- 工作温度范围：-40℃~+85℃；
- 静电放电抗扰度等级：接触放电±4KV，空气放电±8KV；
- 电快速瞬变脉冲群抗扰度等级：±2KV；
- 浪涌抗扰度等级：电源接口±1KV，CAN 总线接口±4KV；
- 符合矿用产品安全认证、消防产品认证、汽车智能网联、储能等设计规范，可提供认证所需资料。
1.2.2 CAN 属性
- 集成 1 路 CAN 总线接口，使用端子接线方式；
- CAN 总线信号包括：CAN_H、CAN_L、EARTH；
- CAN 总线自带 120Ω终端电阻，可通过拨码开关选择；+
- CAN 总线支持 CAN2.0A 和 CAN2.0B 帧格式，符合 ISO/DIS 11898 规范；
- CAN 总线通讯波特率在 5Kbps~800Kbps 之间可通过拨码开关配置CAN 总线接口采用电气隔离，隔离模块隔离电压：3000V DC；
- 每通道最高吞吐量：6400 fps/秒（CAN 波特率 800K，标准帧测试）。
1.2.3 光纤属性
- 光纤接口 SC、ST、FC 可选；
- 光纤传输模式单模、多模可选；
- 光纤数量单芯、双芯可选
1.3 性能参数
| GCAN-208-2-FA | |
| 用法 | 仅支持多台GCAN-208-2-FA同型号设备组建光纤环网，单个节点掉线不影响其余节点的正常通信 |
| 光纤通道数 | 2 |
| CAN通道数 | 1 |
| 供电方式 | 9~36V DC |
| 工作电流 | 50mA MAX（24V DC） |
| 供电接口 | OPEN3接线端子 |
| 配置方式 | 硬件拨码开关、自动识别 |
| 光纤线接口 | ST、SC、FC可选（订货时说明） |
| 每路光纤接口数量 | 单芯、双芯可选（订货时说明） |
| 光纤类型 | 单模、多模可选（订货时说明） |
| 光纤工作波长 | 1310nm/1510nm |
| 传输距离 | 单模20km |
| CAN标准 | 支持CAN2.0A和CAN2.0B帧格式，符合ISO/DIS 11898规范 |
| CAN波特率 | 5Kbps~800Kbps |
| 最高帧流量 | 每通道最高吞吐量：6400 fps/秒（CAN波特率800K，标准帧测试） |
| 转发延时 | 约30us |
| 网络延时 | 约200us（CAN波特率800K，标准帧，数据长度8字节测试） |
| 终端电阻 | 已集成，拨码开关接入 |
| 隔离 | 电源隔离1500V DC；CAN总线隔离3000V DC |
| EMC | ESD 接触放电±4KV，空气放电±8KV；浪涌±1KV；脉冲群±2KV |
| 安规 | CE-EMC、IEC/EN 61000-4-2/4/5 |
| 工作温度 | -40℃~+85℃ |
| 安装方式 | 壁挂式安装、DIN导轨安装 |
1.4 典型应用
- CAN 总线通信改造；
- CAN 总线跨海远距离通信；
- 风机等强干扰地区 CAN 总线防干扰改造；
- 主控室与楼宇间长距离通信；
- 消防报警系统联网；
- 远距离分布式通信系统；
- 新能源储能系统。
1.5 应用图示

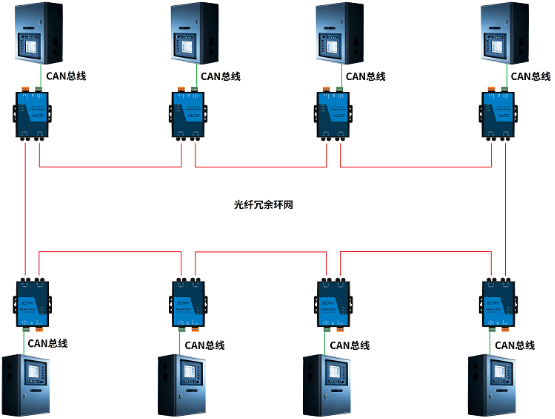

GCAN-208-2-FA应用——环网
注：多台GCAN-208-2-FA同型号设备组件光纤环网，单台设备或一段线路出现故障时，不影响系统中其他设备，保证系统稳定可靠的运行。1.6 功能特点
1）GCAN-208-2-FA 系列光纤可以彻底隔离干扰，避免雷击、浪涌、电磁干扰等从双绞线导入。
2）GCAN-208-2-FA 系列光纤支持CAN总线网络的中继扩容，传输距离20km；支持不同波特率的CAN总线网络，CAN波特率支持5Kbps~800Kbps；支持CANopen、SAE J1939、DeviceNet、NMEA2000等任何CAN总线通信协议。
