1.1功能概述

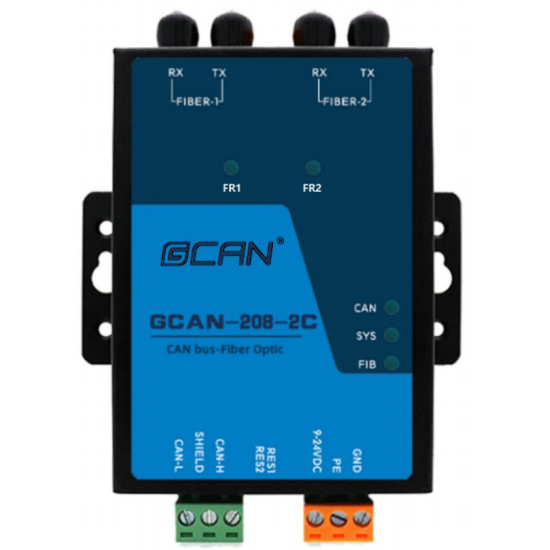

沈阳广成科技有限公司 GCAN-208-2C 系列模块是集成 2 路标准光纤接口（单模、多模，SC、ST、FC 可选）、1 路标准 CAN 总线接口的工业级 CAN 总线转光纤转换器。
GCAN-208-2C 系列模块可将 CAN 总线数据透明、无损的转换成光信号，再将光信号透明、无损的解析成 CAN 总线数据。广成科技使用独有的总线信号转换技术，可将 CAN 数据与光信号之间的转换时间做到微秒级，这样就保证了通信的实时性， GCAN-208-2C 可支持任何 CAN 总线通信协议如：CANopen、SAEJ1939、DeviceNet、NMEA2000 等等。
GCAN-208-2C 模块具有两套光纤接口，可光纤环网，有节点掉线也不会影响其他节点正常通信。该系列模块是工业总线改造、长距离通信、隔离总线干扰的关键性工具，模块的 CAN 总线接口已集成隔离保护模块，使其避免由于瞬间的过压过流而对模块造成损坏，可以防止总线受到电磁干扰、地环干扰、雷击等对总线和设备造成的损坏。产品已长期大量配套海湾、利达、青鸟、西门子、依爱、泛海三江、泰和安、赋安、皓安安全技术、青岛海汇德电气等公司系统使用；
1.2性能特点
1.2.1 硬件特点
- 高速的 32 位工业级处理器；
- 内嵌硬件看门狗定时器；
- 电源防反接设计，外接电源供电 (9~36V DC)；50mA MAX（24V DC）；
- 工作温度范围：-40℃~+85℃；
- 静电放电抗扰度等级：接触放电±4KV，空气放电±8KV；
- 电快速瞬变脉冲群抗扰度等级：±2KV；
- 浪涌抗扰度等级：电源接口±1KV，CAN 总线接口±4KV；
- 符合矿用产品安全认证、消防产品认证、汽车智能网联、储能等设计规范，可提供认证所需资料。
1.2.2 CAN 属性
- 集成 1 路 CAN 总线接口，使用端子接线方式；
- CAN 总线信号包括：CAN_H、CAN_L、EARTH；
- CAN 总线自带 120Ω终端电阻，可通过拨码开关选择；+
- CAN 总线支持 CAN2.0A 和 CAN2.0B 帧格式，符合 ISO/DIS 11898 规范；
- CAN 总线通讯波特率在 5Kbps~800Kbps 之间可通过拨码开关配置CAN 总线接口采用电气隔离，隔离模块隔离电压：3000V DC；
- 每通道最高吞吐量：6400 fps/秒（CAN 波特率 800K，标准帧测试）。
1.2.3 光纤属性
- 光纤接口 SC、ST、FC 可选；
- 光纤传输模式单模、多模可选；
- 光纤数量单芯、双芯可选
1.3 典型应用
- CAN 总线通信改造；
- CAN 总线跨海远距离通信；
- 风机等强干扰地区 CAN 总线防干扰改造；
- 主控室与楼宇间长距离通信；
- 消防报警系统联网；
- 远距离分布式通信系统；
- 新能源储能系统。

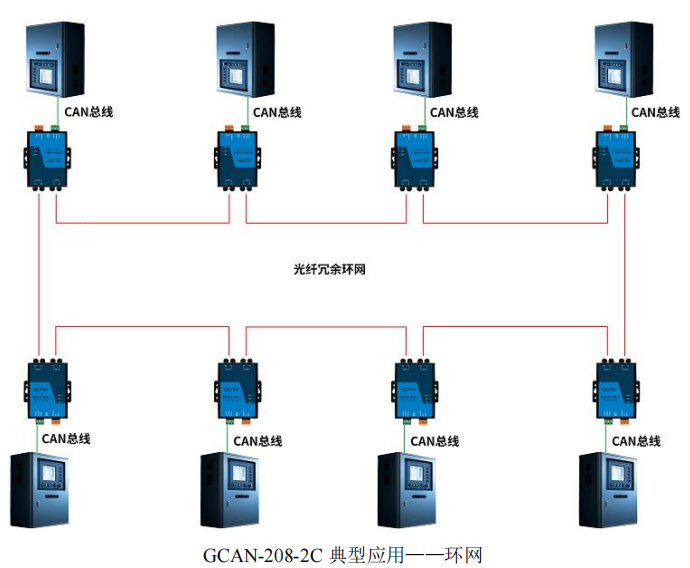

1.4 典型应用图示
注：环网时，使用 GCAN-208-2C，单台设备或一段线路出现故障时，不影响系统中其他设备，保证系统稳定可靠的运行。1.5 功能特点
1）GCAN-208-2C 系列光纤可以彻底隔离干扰，避免雷击、浪涌、电磁干扰等从双绞线导入。
2）GCAN-208-2C 系列光纤支持 CAN 总线网络的中继扩容，传输距离 20km；支持不同波特率的 CAN 总线网络，CAN 波特率支持 5Kbps~800Kbps；支持CANopen、SAE J1939、DeviceNet、NMEA2000 等任何 CAN 总线通信协议
