设备使用

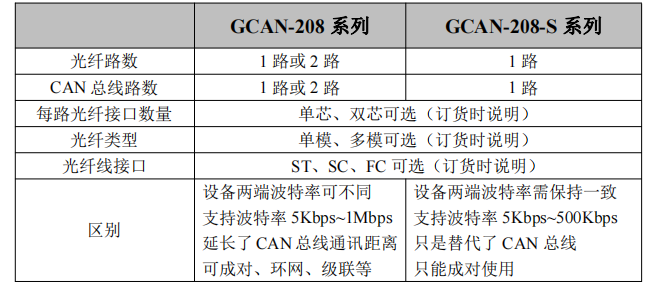

    GCAN-208-S 系列模块支持点对点的连接方式，模块两端波特率一致（设备两端波特率不一致等，欢迎您购买GCAN-208系列产品。）

    波特率5Kbps~500Kbps，收到接入设备数据包按位直接转发，没有任何缓存，只是在物理层转换，电转光，光转电。

    请注意：GCAN-208-S系列模块需要远端的CAN设备本身做CAN应答，因此光纤总长度（第一台设备到最后一台设备之间的光纤，或者说全部光纤加起来）是13公里，超过13公里需要加CAN中继器。

（备注：当前13公里是按照CAN波特率5K进行计算，如果大于5K就会不到13公里）

    模块的光纤接口类型可选择SC、ST、FC三种接口，传输方式可选择单模、多模两种，用户在实际使用时只需要选择对应的光纤线即可即插即用。

    请注意：双芯光纤连接时应将RX接到TX，TX接到RX。单芯光纤直接连接即可。

    GCAN-208-S系列模块接入CAN总线连接方式为将CAN_H连CAN_H，CAN_L连CAN_L，两端CAN总线波特率需保持一致即可建立通信。

    CAN总线网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN总线总线的连接见图2.1所示。

    注意：CAN-bus电缆可以使用普通双绞线、屏蔽双绞线。理论最大通信距离主要取决于总线波特率，最大总线长度和波特率关系详见表2.1。若通讯距离超过1Km，应保证线的截面积大于Φ1.0mm2，具体规格应根据距离而定，常规是随距离的加长而适当加大。

    为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图3.1所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。

    注意：  GCAN-208-S系列模块CAN通道内部已经集成标准120Ω终端电阻，可通过拨码开关选择是否将电阻接入总线，R1、R2两个开关控制同一个电阻，请一起对R1、R2进行操作，拨到ON的位置即可将电阻启用。
