一、GCAN-208-1模块
GCAN-208-1模块集成一路DC 9-24V电源接口、2路标准CAN总线接口及1路标准光纤接口（单模、多模，SC、ST，单芯、双芯可选）。

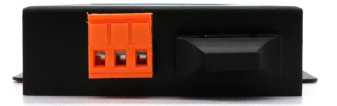

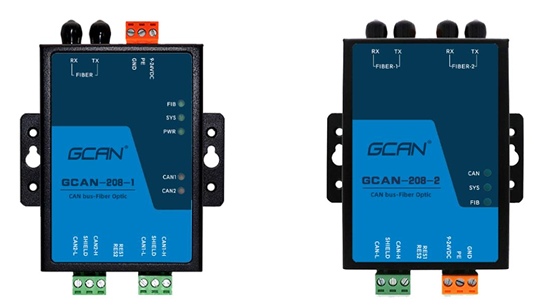

图 1.1 GCAN-208-1电源及光纤接口位置
1.1 电源
由一个3PIN 插拔式接线端子引出（橙色）。

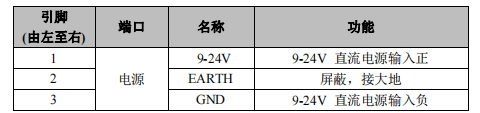

表 1.1 GCAN-208-1电源接口定义
1.2 光纤
GCAN-208-1双芯光纤系列模块使用两个光纤接口互相连接，接线时请注意TX 接 RX，RX 接 TX；
GCAN-208-1单芯光纤系列模块使用一个光纤接口互相连接，使用时请注意 Fiber A 连接 Fiber B。
表 1.2 GCAN-208-1光纤接口定义
1.3 CAN总线接口

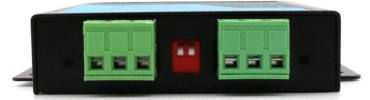

由两个3 PIN插拔式接线端子引出（绿色），可以用于连接2个 CAN 总线网络或接口的设备，两个端子之间的红色拨码是 CAN 总线120Ω 终端电阻，R1/R2 分别对应 CAN1/CAN2，拨码拨到ON 位置表示启用。

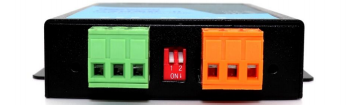

图 1.2 GCAN-208-1模块 CAN 总线接口

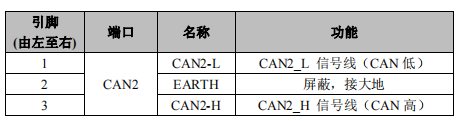

表1.3 GCAN-208-1模块的 CAN 总线信号分配
二、 GCAN-208-2模块
GCAN-208-2模块集成一路DC 9-24V电源接口、1路标准CAN总线接口及2路标准光纤接口（单模、多模，SC、ST可选）。
图 2.1 GCAN-208-2CAN 总线接口及电源接口位置
2.1 电源
由1个（橙色）3PIN 插拔式接线端子引出。

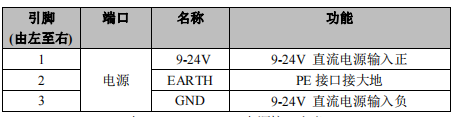

表 2.2 GCAN-208-2电源接口定义
2.2 CAN总线接口
由 1 个（绿色）3 PIN 插拔式接线端子引出，可以用于连接1个 CAN 总线网络或者 接口的设备。

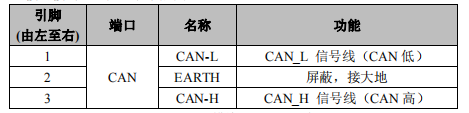

表 2.1 GCAN-208-2模块的 CAN 总线信号分配
2.3 光纤
GCAN-208-2双芯光纤系列模块使用两个光纤接口互相连接，接线时请注意 TX 接 RX，RX 接TX；
GCAN-208-2单芯光纤系列模块使用一个光纤接口互相连接，使用时请注意Fiber A 连接 Fiber B。

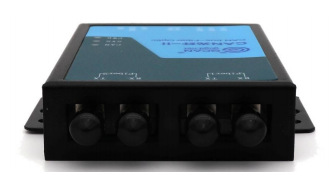

图 2.2 GCAN-208-2光纤接口位置

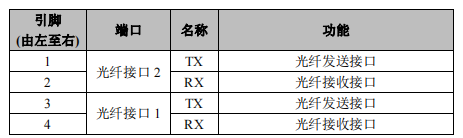

表 2.3GCAN-208-2光纤接口定义
