应用实例

用户可通过下载的串口调试助手发送 Modbus 指令来进行调试。204(ModbusRTU转CAN)软件下载

请注意：使用串口调试助手时请使用“十六进制显示”和“十六进制发送”。

    例如：配置 Modbus 从站地址为1，Modbus 寄存器首地址为 0x01（出厂预设值），功能码为 03，CAN 为标准帧，帧 ID 为 0x181，CAN 帧数据为 0x01，0x02，0x03，0x04，0x05，0x06，0x07，0x08。

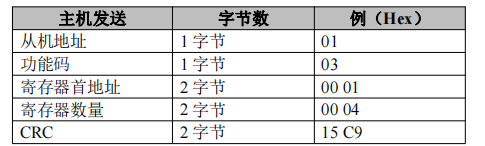

用户 Modbus 主站发送请求帧：

01 03 00 01 00 04 15 C9

GCAN-204 的响应帧：

01 03 08 02 01 04 03 06 05 08 07 17 C1

    此时，GCAN-204模块 Modbus 端已收到了来自其他设备的 CAN 端发出的帧 ID 为 0x181 的数据帧。

例如：配置 Modbus 从站地址为1，Modbus 寄存器首地址为 0x101（十进制为 257，此值为出厂预设值），功能码为16（10H），CAN 为标准帧，帧 ID 为 0x201，CAN 帧数据为 0x01，0x02，0x03，0x04，0x05，0x06，0x07，0x08。

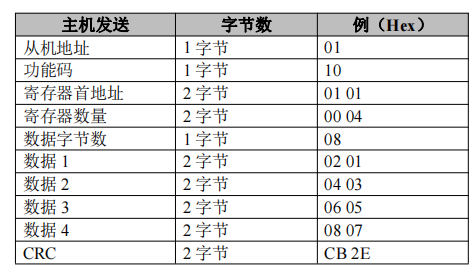

用户 Modbus 主站发送请求帧：

01 10 01 01 00 04 08 02 01 04 03 06 05 08 07 CB 2E

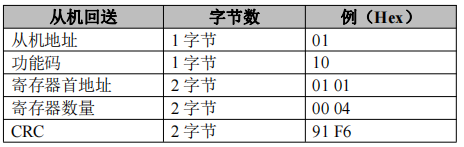

GCAN-204 的响应帧：

01 10 01 01 00 04 91 F6

    此时，其他设备的 CAN 端已收到了来自 GCAN-204 模块的 Modbus 端发出的帧 ID 为 0x201 的数据帧。
