3.1接口定义及功能
GCAN-204模块集成1路电源接口、1路标准CAN总线接口和1路标准RS485接口。

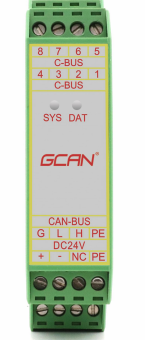

图1GCAN-204模块接线端子排
1.电源接口
由1个4Pin 插拔式接线端子引出。

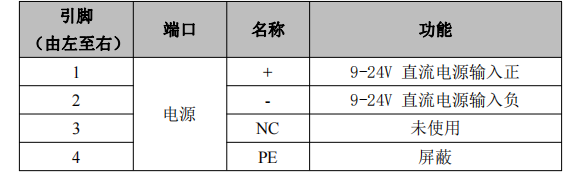

表 1GCAN-204模块的电源接口定义
2.CAN总线接口
由1个4PIN 接线端子引出，可以用于连接1个 CAN-bus 网络或者 CAN 总线接口的设备。

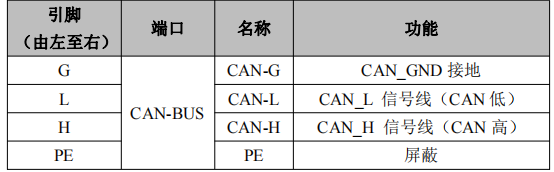

表2 GCAN-204模块的 CAN-bus 信号分配
3.RS485接口
由1个4PIN 接线端子引出，用于连接 ModbusRTU 网络或者 Modbus RTU 主站设备。

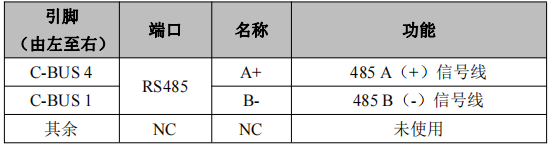

表 3 GCAN-204模块的 RS485 接口定义
