请确定设备:①接线是否正确,②是否安装电阻或拨码,③波特率是否匹配。

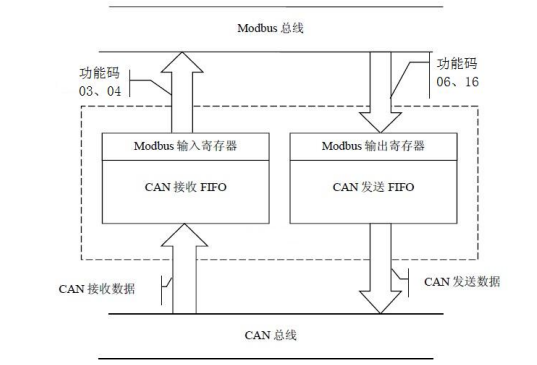

GCAN-204模块工作原理如图1所示。

1、串口连接
GCAN-204使用标准串口电平(RS485:-7~+12V),因此该模块可以与带有 RS485 接口的设备直接连接。
2、与 CAN-bus 连接
GCAN-204模块接入CAN总线连接方式为将CAN_H连CAN_H,CAN_L连CAN_L即可建立通信。
CAN-bus网络采用直线拓扑结构,总线最远的2个终端需要安装120Ω的终端电阻;如果节点数目大于2,中间节点不需要安装120Ω的终端电阻。对于分支连接,其长度不应超过3米。CAN-bus总线的连接见图2所示。

图2 CAN-bus 网络的拓扑结构
注意:CAN-bus电缆可以使用普通双绞线、屏蔽双绞线。理论最大通信距离主要取决于总线波特率,最大总线长度和波特率关系详见表1。若通讯距离超过1Km,应保证线的截面积大于Φ1.0mm2,具体规格应根据距离而定,常规是随距离的加长而适当加大。

表1波特率与最大总线长度参照表
3、CAN 总线终端电阻
为了增强CAN通讯的可靠性,消除CAN总线终端信号反射干扰,CAN总线网络最远的两个端点通常要加入终端匹配电阻,如图3所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω,则总线上的两个端点也应集成120Ω终端电阻。如果网络上其他节点使用不同的收发器,则终端电阻须另外计算。

图4广成科技GCAN-204与其他CAN节点设备连接
注意:GCAN-204模块内部未集成120Ω终端电阻,模块外部提供电阻接线端子。需要接入终端电阻时,将电阻两端分别接入 CAN_L、CAN_H 即可。
