1功能概述

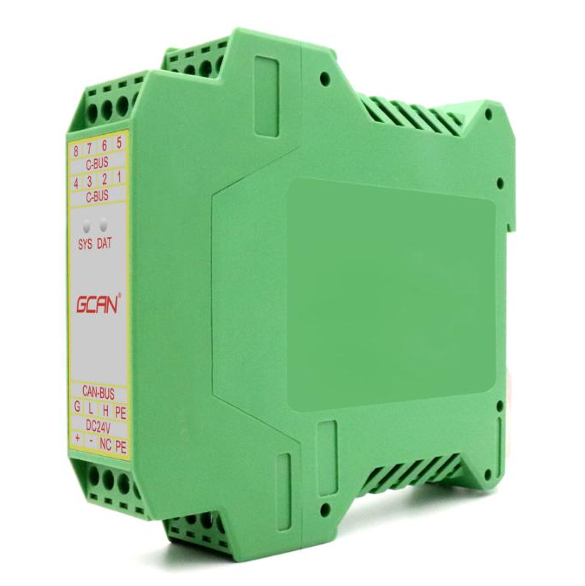

GCAN-204模块是集成1路标准串口和1路标准 CAN 总线接口的工业级的Modbus RTU 转 CAN 模块。
GCAN-204模块在 Modbus 读取数据时，会将 CAN 总线上接收到的数据实时装入缓存，等待 Modbus 指令读取。
模块收到 Modbus 读取指令后，会将指定的 CAN 数据经过转换发送到 Modbus 总线上；当模块接收到 Modbus 发送数据指令时，会直接将 Modbus 数据处理并发到 CAN 总线上。
GCAN-204的各种总线接口均集成隔离保护模块，使其避免由于瞬间的过压过流而对模块造成损坏，使用 DIN 导轨的固定方式，使其更容易集成到各种控制柜中。
2性能特点
- Modbus从站支持功能码：03H、04H、06H、16H；
- 标准串口采用2线的 RS485 接口；
- 串口波特率支持范围 600bps~115200bps，可通过软件配置；
- CAN-bus 支持 CAN2.0A 和 CAN2.0B 帧格式，符合 ISO/DIS 11898规范；
- CAN-bus 通讯波特率在 5Kbps~1Mbps 之间任意可编程；
- CAN-bus 接口采用电气隔离，隔离模块绝缘电压：DC 1500V；
- 最高转换数据流量：400帧/秒（串口波特率最大测得）；
- 使用 9~24V DC 供电（推荐 24V 20mA）；
- RS485、CAN 接口使用端子接线方式；
- 使用专用的配置软件配置工作模式及所有参数；
- 非易失行存储器保存配置参数，每次上电后自动调用最近一次的参数；
- 可安装到 DIN 卡轨上；
- 工作温度范围：-40℃~+85℃；
3典型应用
- 现有串口通信设备连接 CAN 总线网络；
- PLC 设备连接 CAN 总线网络通讯；
- Modbus RTU 网络和 CAN 网络通讯；
- CAN 总线串行总线之间的网关网桥；
- 工业现场网络数据监控；
- CAN 教学应用远程通讯；
- CAN 工业自动化控制系统；
- 低速 CAN 网络数据采集数据分析；
- 只能楼宇控制数据广播系统等 CAN 总线应用系统。
