设备使用

    GCAN-216模块接入CAN总线连接方式为将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。GCAN-216模块是自适应波特率，支持波特率范围为10K到500K。

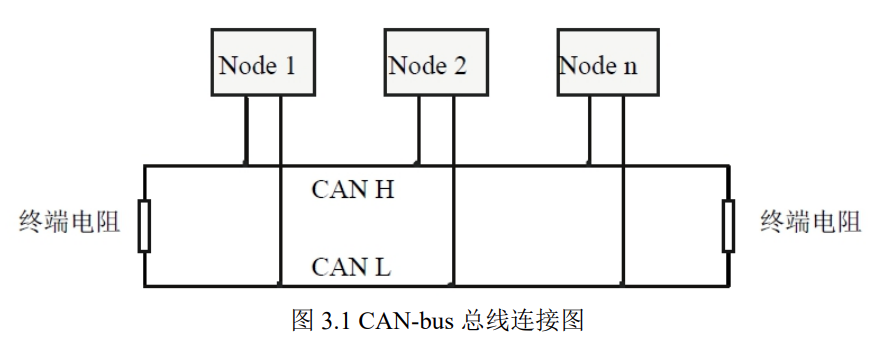

    CAN-bus网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。CAN-bus 总线的连接见图3.1所示。

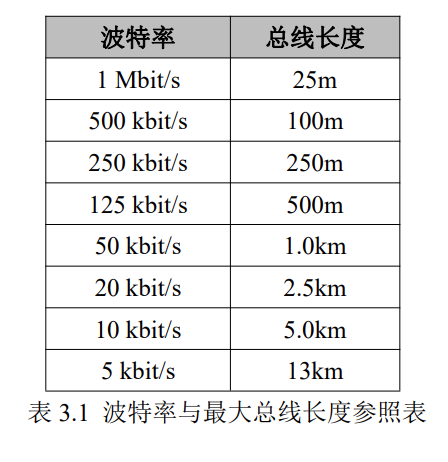

    注意：CAN-bus电缆可以使用普通双绞线、屏蔽双绞线。理论最大通信距离主要取决于总线波特率，最大总线长度和波特率关系详见表3.1。若通讯距离超过1Km，应保证线的截面积大于Φ1.0mm2，具体规格应根据距离而定，常规是随距离的加长而适当加大。

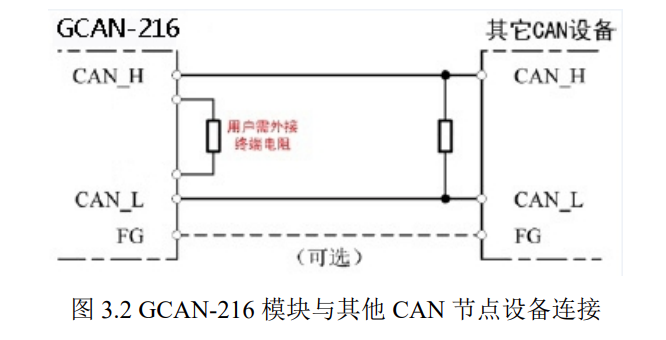

    为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图3.2所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。

    请注意：GCAN-216模块内部未集成120Ω终端电阻，模块外部提供电阻接线端子。需要接入终端电阻时，将电阻两端分别接入CAN_L、CAN_H即可。

    GCAN-216 模块使用时不需要修改波特率，属于自适应形式，波特率支持范围为 10K-500K,输入和输出波特率必须一致。设备使用时只需接好 CAN 线和电源线。（接线为 CANH-CANH,CANL-CANL，供电电压为 DC9-24V），电源只需要在一侧接入即可。
