3.接口定义及功能

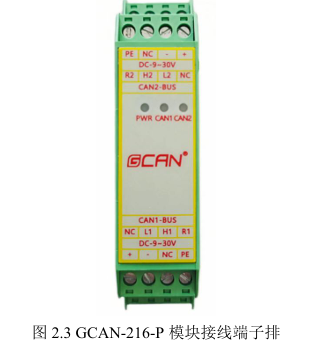

       GCAN-216-P 模块集成2路9-30VDC电源接口（2路电源接口内部联通，客户可根据自己需求任意连接一路）、2路标准CAN总线接口，CAN总线自带120Ω终端电阻（可通过连线接入）。GCAN-216-P模块接线端子如图2.3所示。

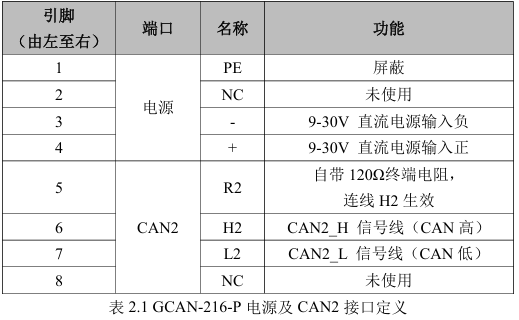

       GCAN-216-P 模块的上方为电源接口和CAN2接口。电源接口由1个4PIN插拔式接线端子引出（绿色），CAN2总线接口由一个4PIN插拔式接线端子引出（绿色）。电源接口及CAN2总线接口位置、接口定义如图所示。

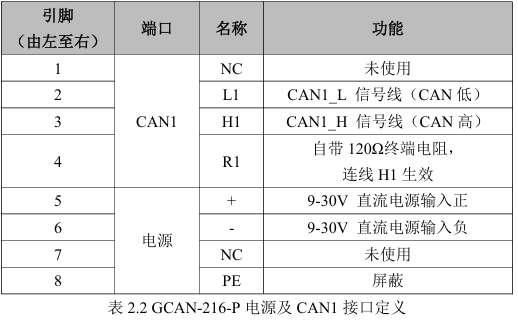

       GCAN-216-P 模块的下方为CAN1接口和电源接口。电源接口由1个4PIN插拔式接线端子引出（绿色），CAN1总线接口由一个4PIN插拔式接线端子引出（绿色）。电源接口及CAN1总线接口位置、接口定义如图所示。
