2.模块外观及尺寸

2.1 模块外观及尺寸

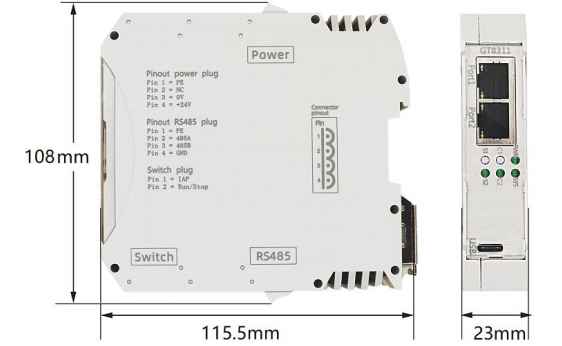

  设备外形尺寸：(长)115.5mm * (宽)108mm * (高)23mm，其示意图如下图所示。

2.2 模块固定

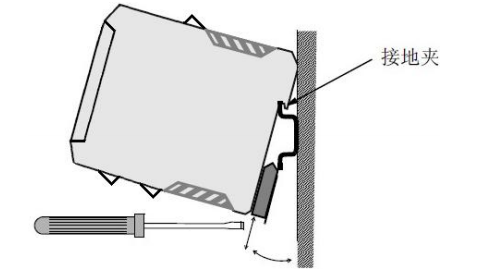

  GCAN-GT-8311 Profinet 网关的安装方法如下图所示，您需要使用一字螺丝刀进行辅助安装。

  请保证设备的良好接地，接地宜采用单独接地或单点接地，不可采用公共接地。GCAN-GT-8311 模块地未与安装模块的导轨相连。需要外部接地线。即“Power”端子的 PE 接口。
