请确定：①接线是否正确，②是否安装电阻或拨码，③波特率是否匹配。
1、恢复出厂设置
GCAN-205模块硬件出厂默认 IP：192.168.1.10，如果用户已经修改过 IP 地址并且忘记，那么可以参考设备使用，通过设备中的拨码开关，对其进行参数复位。默认的 CAN 总线波特率是 1M，默认 Modbus 映射表都为0。
请注意：设备恢复出厂设置后，所有的参数设置及映射表设置会被全部清除，请谨慎操作。
2、基本参数配置
GCAN-205模块可以使用“Gan205 EtherCanConfigv3”软件对其进行参数配置，包括：工作模式、工作端口、目标端口、目标 IP、CAN 工作模式、CAN 波特率等基本参数。
2.1用电脑连接 GCAN-205模块
1、首先将 GCAN-205模块上电，用网线将 GCAN-205模块与电脑连接好，待设备的 SYS 指示灯闪烁时，表示 GCAN-205模块初始化完毕，处于待连接状态。
2、打开光盘中的“Gan205 EtherCanConfigv3”软件，输入 GCAN-205模块的IP 地址，点击“Connect”进行连接。如下图2.1所示。
图2.1配置软件初始界面

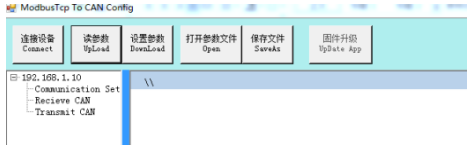

点击“Connect”出现如下图2.2软件主界面：
图2.2配置软件主界面
软件上方有 6 个工具按钮：
- “Connect”——连接设备；
- “Upload”——将设备中的配置信息读出来；
- “Download”——将配置信息下载到设备的 Flash 中；
- “Open”——打开并读取 PC 中的配置信息文件；
- “SaveAs”——将配置信息文件保存到电脑中。
- “Update App”——固件升级，为厂家预留。

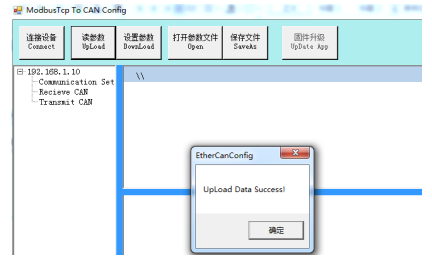

3、连接后软件界面左面的栏中会显示连接设备的设置列表，这时可以点击“读参数 Upload”将设备中的参数上载到电脑。上载成功后会有如下图2.3信息显示
图2.3配置软件读参数成功
2.2 CAN 波特率设置
“CAN Baudrate”可设置 CAN 总线的波特率，需按表填写，对应表如下2.2：

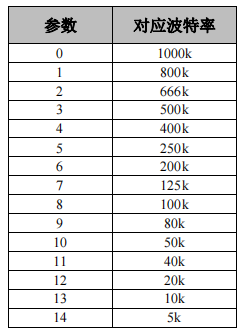

表2.2 波特率参数对照表
2.3以太网地址设置
- “IP Address”——设置设备的 IP 地址；
- Subnet Mask”——设置子网掩码；
- “Gateway”——设置通信网关。
参数修改后，相应修改单元变成红色标记。
3、设置 Modbus TCP 对应 CAN 数据接收映射表
GCAN-205模块将接收到的 CAN 帧数据，按照设置好的对应关系缓存在Modbus TCP 的地址表中，等待 Modbus 指令读取。

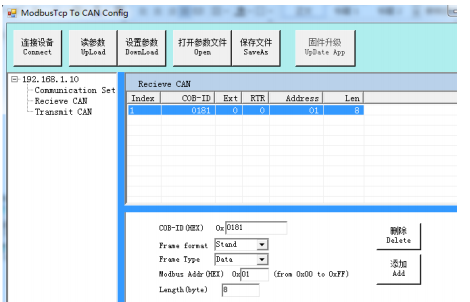

点击界面左侧栏目中的“Receive CAN”如图3.1界面。
图3.1“Receive CAN”设置界面
您可以在界面右下栏目中，按”添加 Add”添加映射关系数据，添加组数为 32 组（部分数据不足 8 字节可以节省寄存器使用数量）；接收数据对应Modbus 地址从 0x00 到 0x7F，总计 127 个地址，每个地址是一个整型变量。
COB-ID 为 CAN 总线的帧 ID 设置：
Frame Format 为帧格式（标准帧 Standard/扩展帧 Extended）设置，
Frame Type 为帧类型（数据帧 Data/远程帧 RTR）设置，
Modbus Address 为 Modbus 端寄存器首地址设置，
Length 为 CAN 帧数据的长度，最大值为 8。
请注意：这个长度是 1 个字节单位，而 Modbus 地址是整型（2 个字节），因此如果 CAN 数据长度是 8 个字节，那么对应 Modbus 地址映射为 4 个字节。
4、设置发送 CAN 数据对应 Modbus TCP 映射表

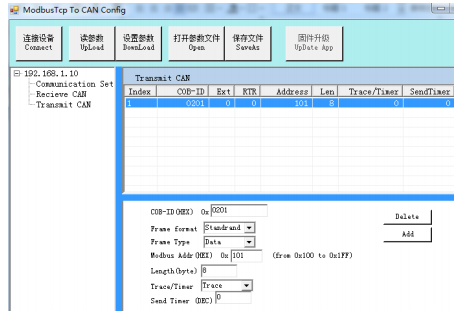

选中“Transmit CAN”项目，添加数据映射组，可添加32组（部分数据不足8字节可以节省寄存器使用数量）。如图 4.1 所示。
图 4.1 “Transmit CAN”配置界面
CAN 发送数据中 Modbus 映射地址从 0x100 开始到 0x17F，每个地址是一个整型数据（2 个字节）。COB-ID 为转发至 CAN 总线数据的帧 ID 设置，Frame Format 为帧格式（标准帧 Standard/扩展帧 Extended）设置，Frame Type 为帧类型（数据帧 Data/远程帧 RTR）设置，Modbus Address 为 Modbus 端寄存器首地址设置，Length 为 CAN 帧数据的长度，最大值为 8。
您可以设置数据触发模式或循环发送模式（Trace/Timer）。
- 数据触发模式（Trace）：当有 Modbus 主机用06指令写 Modbus 相应地址数据时，如果数据发生改变，那么触发相应的 CAN 帧数据发送；
- 循环发送模式（Timer）：设置每间隔一定时间，循环发送相应的 CAN 帧数据，间隔时间在 Send Timer 中设置，输入 10 进制数，单位是毫秒，比如输入 1000，那么就是间隔 1000ms 发送一次。
5、下载到 GCAN-205模块的 Flash
当配置完成后，可以点击工具栏中的“Download”将配置数据写入到设备的FLASH 中，数据写入成功后，需要重新上电，来启用新的设置。
6、GCAN-205模块参数保存
设置完成的配置参数和从设备中 Upload 上来的配置参数都可以保存到 PC 机中，点击工具栏中的 SaveAs 根据提示设置保存文件名称，就可以将配置参数保存到 PC 中，配置文件可再次打开使用。
请注意：数据写入成功后，需要将设备重新上电，以启用新的配置。
