GCAN集成1路 DC 24V 电源接口、1路标准 CAN 总线接口、1路标准太网接口。

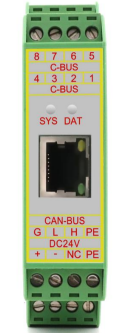

图1GCAN-205模块接线端子排
GCAN-205模块的电源接口由一个 4Pin 插拔式接线端子引出，其接口定义如表1所示。

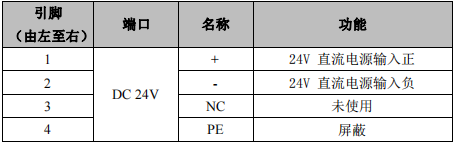

表1GCAN-205电源接口定义
GCAN-205模块 CAN 总线接口由1个4Pin 接线端子引出，可以用于连接1个 CAN 总线接口的设备，其接口定义如表2 所示。

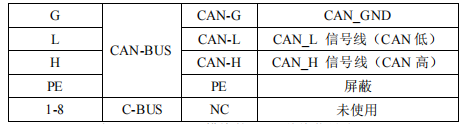

表 2 GCAN-205模块的 CAN 总线信号分配
接口定义及功能
2023-08-23
