3、接口定义及功能

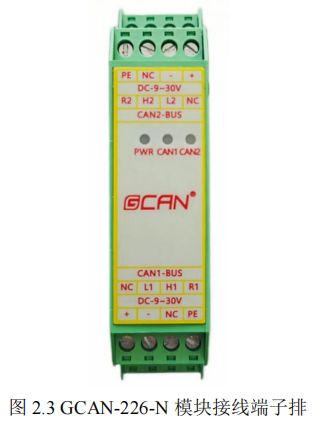

        GCAN-226-N 模块集成 2 路 9-30V DC 电源接口（2 路电源接口内部联通，客户可根据自己需求任意连接一路）、2 路标准 CAN 总线接口，CAN 总线自带120Ω终端电阻（可通过连线接入）。GCAN-226-N 模块接线端子如图 所示。

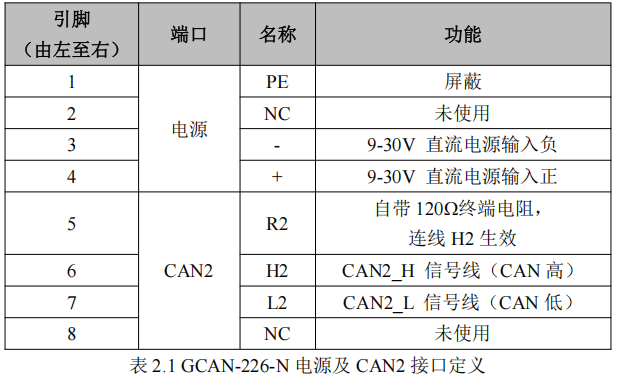

       GCAN-226-N 模块的上方为电源接口和 CAN2 接口。电源接口由 1 个 4 PIN插拔式接线端子引出（绿色），CAN2 总线接口由一个 4 PIN 插拔式接线端子引出（绿色）。电源接口及 CAN2 总线接口位置、接口定义如图所示。

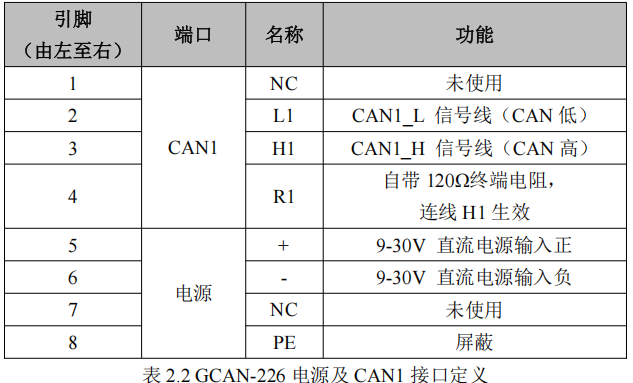

        GCAN-226-N 模块的下方为 CAN1 接口和电源接口。电源接口由 1 个 4 PIN插拔式接线端子引出（绿色），CAN1 总线接口由一个 4 PIN 插拔式接线端子引出（绿色）。电源接口及 CAN1 总线接口位置、接口定义如图所示。
