3.1接口定义及功能
GCAN-GT-8121 模块集成 1 路 24V DC 电源接口、1 路标准 Ethernet 接口、1路标准 CAN-Bus 接口，1路标准 RS485 接口，GCAN-GT-8121 模块接线端子排如图 2.3 所示。

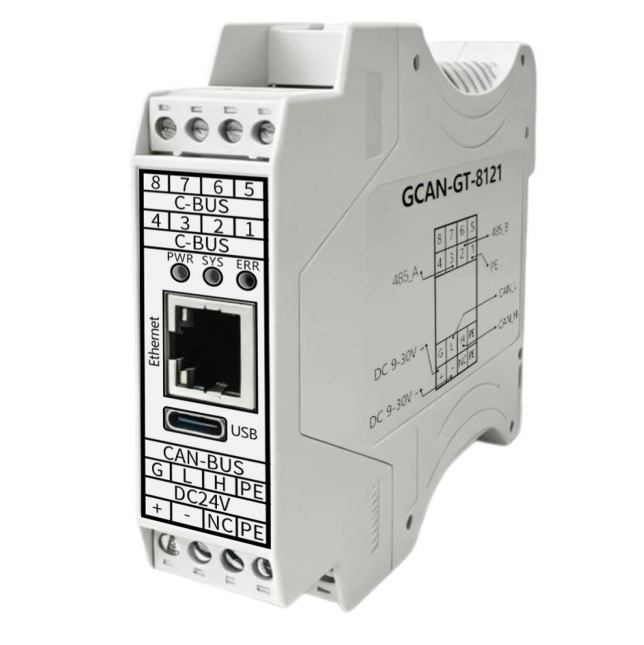

图2.3 GCAN-GT-8121 模块接线端子
GCAN-GT-8121 模块的电源接口由 1 个 4 Pin 插拔式接线端子引出，其接口定义如表 2.1 所示。

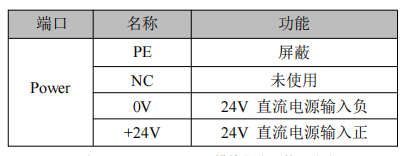

表2.1 GCAN-GT-8121 模块的电源接口定义
GCAN-GT-8121 模块 CAN-bus 接口由 1 个 4 Pin 接线端子引出，可以用于连接 1 个 CAN-bus 网络或者 CAN-bus 接口的设备，其接口定义如表2.2 所示。

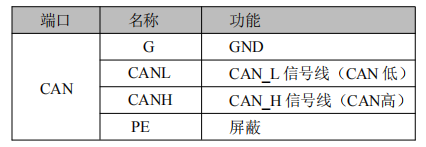

表2.2 GCAN-GT-8121 模块的CAN-bus 信号分配
GCAN-GT-8121 模块串行接口由 2 个4Pin 接线端子引出，可以用于连接 1 个RS232 设备或者一个 RS485 设备，其接口定义如表 2.3 所示。

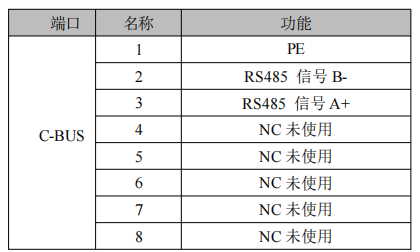

表2.3 GCAN-GT-8121 模块的C-BUS 接口定义
3.2系统状态指示灯
GCAN-GT-8121的正面突出区域包含3个圆形状态指示灯。指示灯的具体指示功能见表2.4。

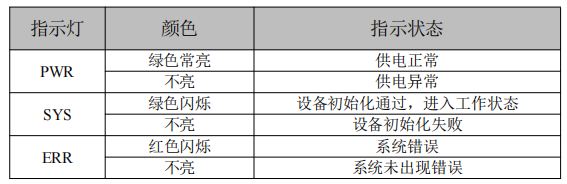

表2.4 GCAN-GT-8121 指示灯定义
