设备使用

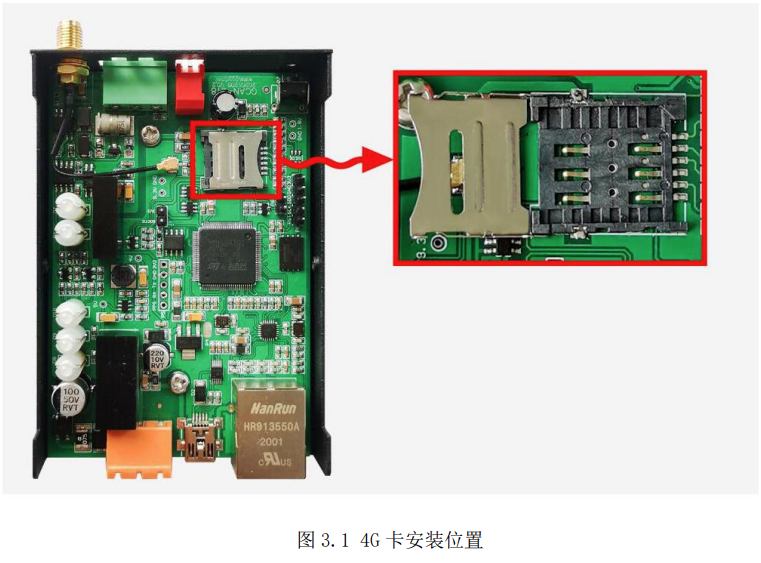

GCAN-218 模块使用+9~24V DC 供电（推荐使用+12V 或+24V 标准电源供电）。218 需要一张 4G 物联卡或手机卡。将手机卡或物联卡放入卡槽内。如图所示，需要先将外壳拆开，将 4G 卡安装在红框内的插槽中。然后将附赠的天线接上。

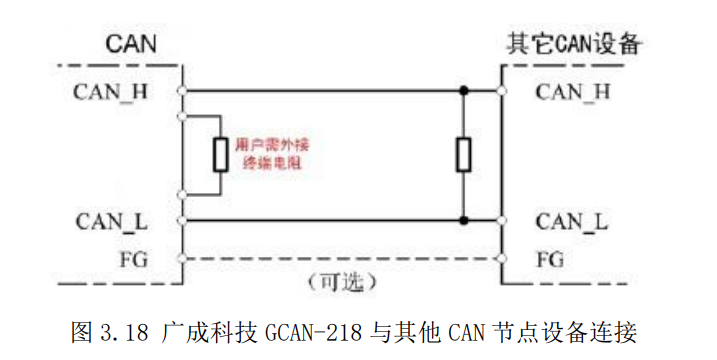

    为了增强 CAN 通讯的可靠性，消除 CAN 总线终端信号反射干扰，CAN 总线网络最远的两个端点通常要加入终端匹配电阻，如图 3.18 所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为 120Ω，则总线上的两个端点也应集成 120Ω终端电阻。广成科技 GCAN-218 接口卡采用 82C251 收发器，如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。

    注意：广成科技 GCAN-218 内部已集成 120Ω终端电阻，可通过拨码开关选择是否将电阻接入总线，拨码开关在 CAN 通信端子左侧，将俩个拨码都拨到 ON的位置即可将电阻启用。
