3. 接口定义及功能

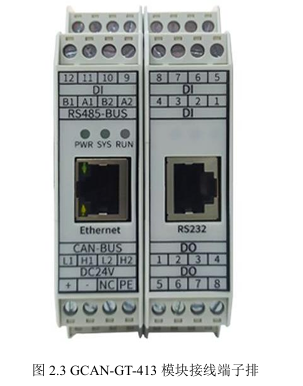

       GCAN-GT-413 模块集成1路DC24V电源接口、2路标准CAN-Bus接口、1路标准太网接口、1路RS232串行接口、2路RS485串行接口，GCAN-GT-413模块接线端子排如图2.3所示。

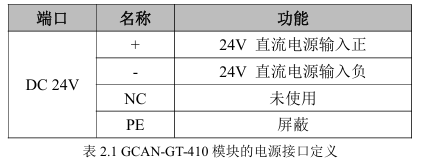

       GCAN-GT-413 模块的电源接口由1个4Pin插拔式接线端子引出，其接口定义如表2.1所示。

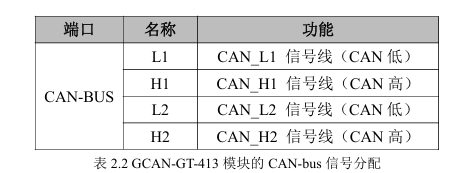

       GCAN-GT-413 模块 CAN-bus 接口由 1个4Pin接线端子引出，有2个独立的CAN接口，其接口定义如表2.2所示。

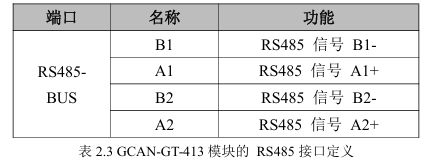

       GCAN-GT-413 模块485串行接口由1个4Pin接线端子引出，有2个独立的RS485 接口，其接口定义如表2.3所示。

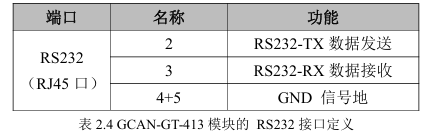

       GCAN-GT-413 模块的232串行接口由1路RJ45接口引出，可以用于连接1个RS232设备，其接口定义如表2.4所示。

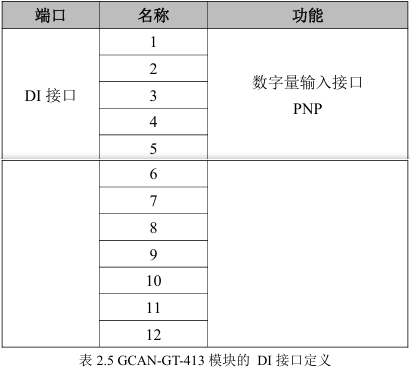

       GCAN-GT-413 模块数字量输入DI接口由3个4Pin接线端子引出，可以同时处理12个数字量输入信号，其接口定义如表2.5所示。

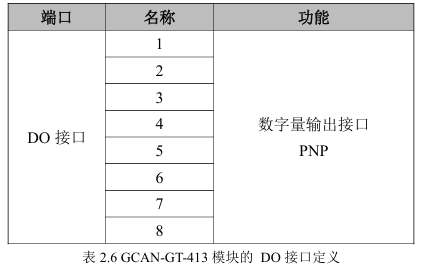

       GCAN-GT-413 模块数字量输入DO接口由2个4Pin接线端子引出，可以用于输出8个数字量信号，其接口定义如表2.6所示。
