3 接口定义及功能

GCAN-GT-419用户手册:点击下载
选型手册总:点击下载

3.1接口定义详情

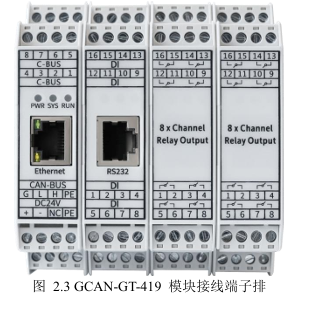

        CAN-GT-419 模块集成1路DC24V电源接口、3路标准CAN-Bus接口、1路标准太网接口、1路RS232串行接口、2路RS485串行接口,16路数字量DI输入和16路继电器输出。GCAN-GT-419模块接线端子排如图2.3所示。
       GCAN-GT-419 模块的电源接口由1个4Pin插拔式接线端子引出,其接口定义如表2.1所示。

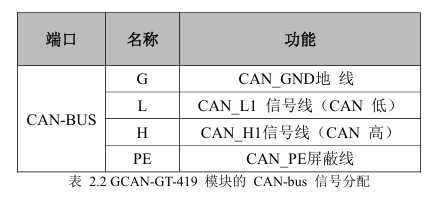

       GCAN-GT-419 模块 CAN-bus 接口由 1个4Pin接线端子引出,有2个独立的CAN接口,其接口定义如表2.2所示。

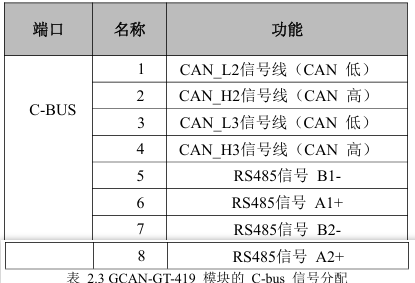

       GCAN-GT-419 模块 C-bus 接口由 2 个4Pin 接线端子引出,有2个独立的CAN接口,和2个独立的485接口。其接口定义如表2.3所示。

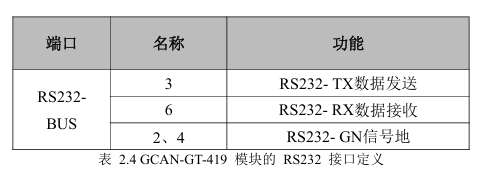

       GCAN-GT-419 模块的 232 串行接口由 1 路 RJ45 接口引出,可以用于连接 1 个 RS232 设备,其接口定义如表 2.4 所示。

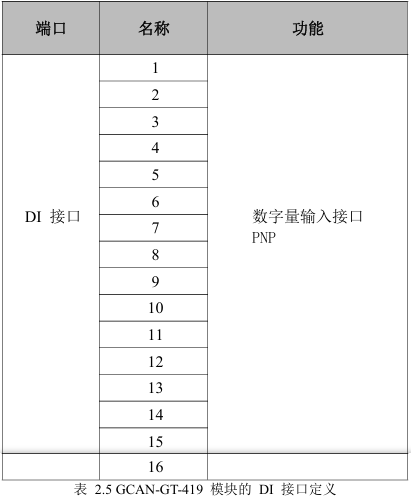

       GCAN-GT-419 模块数字量输入DI接口由4个4Pin接线端子引出,可以用于连接12个数字量输入设备,其接口定义如表2.5所示。

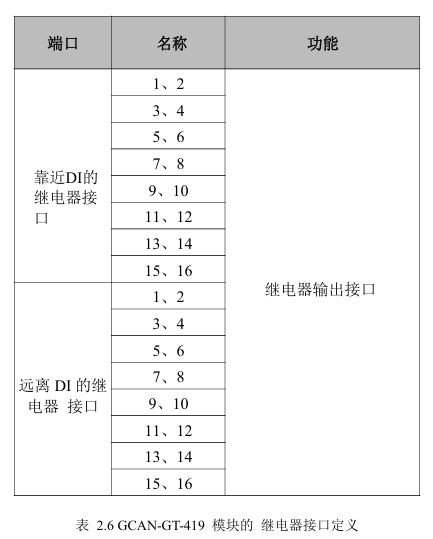

       GCAN-GT-419 模块继电器输出接口由8个4Pin接线端子引出,可以用于连接16个继电器控制设备,其接口定义如表2.6所示。
