3.1接口定义及功能
USBCAN-II FD接口卡集成1路USB接口、一路DC9-24V辅助电源接口及2路标准CAN（FD）-bus接口。
CAN（FD）-bus接口由1个6 Pin插拔式接线端子引出，可以用于连接2个CAN（FD）-bus网络或接口的设备。
USBCAN-II FD各接口位置及定义如图1,图2及表1,表2所示。

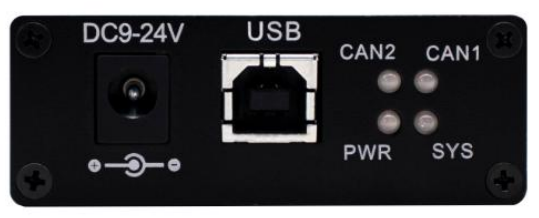

图 1 USB及辅助电源接口位置
表1USB及辅助电源接口定义

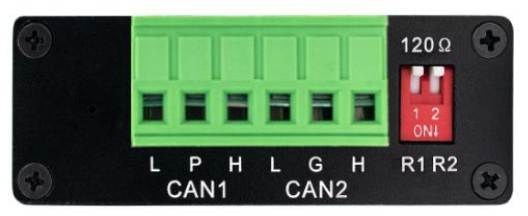

图 2 CAN（FD）-bus 接口位置
表2 USBCAN-II FD 接口卡的 CAN（FD）-bus 信号分配
