USBCAN-ⅡC+/ⅡC 接口卡集成1路 USB 接口、一路 DC+9-24V 辅助电源接口及2路标准 CAN-bus 接口。
CAN-bus 接口由1个6Pin 插拔式接线端子引出，可以用于连接2个 CAN-bus 网络或者 CAN-bus 接口的设备。
一、USBCAN-ⅡC+
图 1.1 USB及辅助电源接口位置

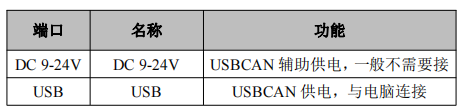

表1.1USB 及辅助电源接口位置
图 1.2 CAN-bus 接口位置

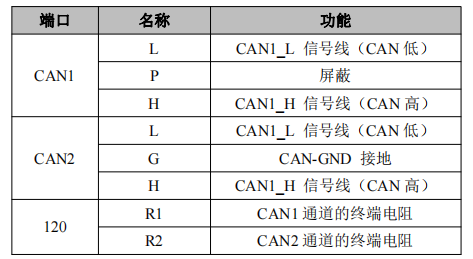

表 1.2 USBCAN-II C+接口卡的 CAN-bus 信号分配

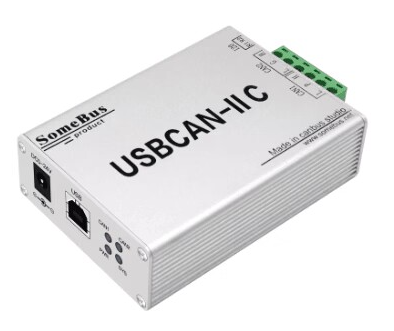

二、USBCAN-ⅡC
图 2.1 USB 及辅助电源接口位置
表 2.1 USB 及辅助电源接口定义
图 2.2 CAN-bus 接口位置
表 2.2 USBCAN-II C接口卡的 CAN-bus 信号分配
