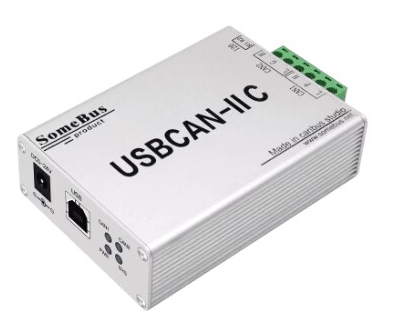

USBCAN-ⅡC+/ⅡC 接口卡有1个 PWR 指示灯、1个 SYS 指示灯、1 个 CAN1 指示灯、1 个 CAN2 指示灯来指示设备的运行状态。

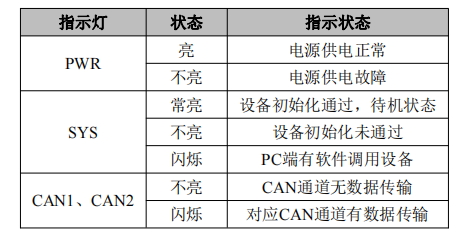

表2 USBCAN-ⅡC+/ⅡC接口卡指示灯状态
- USBCAN-ⅡC+/ⅡC 接口卡上电后，PWR 点亮，同时系统初始化状态指示灯 SYS 点亮，表明设备已经供电，系统正在初始化；否则，表示存在系统电源故障或系统发生有严重的错误。
- 正常灯的状态：上电后，PWR 灯先亮，四个灯同时亮一下，最后 PWR 和SYS 灯常亮，打开软件启动设备后 PWR 常亮，SYS 灯闪烁。
- USB 接口连接正常后，当 USB 总线有数据在传输时，USB 信号指示灯 SYS 会闪烁。
- 当 CAN1 或 CAN2 有数据收发时，对应的 CAN1、CAN2 指示灯会有闪烁。
若 SYS 闪烁但 CAN1 或 CAN2 指示灯不亮，说明 CAN 通道无数据，请检查接线、通信波特率、匹配电阻等是否正确。
