USBCAN-ⅠPro 接口卡具有1个 PWR 指示灯、1个 SYS 指示灯、1个 RX 指示灯、1个 TX 指示灯来指示设备的运行状态。如表所示。

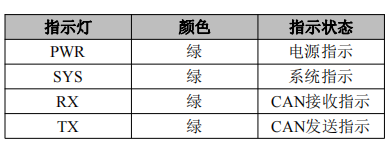

表1 USBCAN-ⅠPro 接口卡指示灯

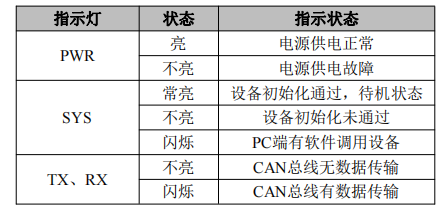

表2 USBCAN-ⅠPro接口卡指示灯状态
- USBCAN-ⅠPro 接口卡上电后，四个指示灯同时点亮，之后 PWR 和 SYS 常亮，表明设备已经供电，系统完成初始化；否则，表示存在系统电源故障或其他故障，需联系我公司客服人员。
- USB 接口连接正常后，当 PC 端有上位机软件调用 USBCAN 设备时，USB 信号指示灯 SYS 会闪烁。
- 当 CAN 总线上有数据收发时，对应的 RX、TX 指示灯会有闪烁。
若 SYS 闪烁但RX、TX 指示灯不亮，说明 CAN 通道无数据，请检查接线、通信波特率、匹配电阻等是否正确。
