1. 功能简介
1.1 功能概述
USBCAN-OBD是集成1路CAN接口的便携式CAN-bus总线通讯接口卡。该型号CAN卡是我公司专为汽车电子开发或汽车故障诊断用户设计，使用USBCAN-OBD 便携式CAN接口卡，PC可以通过USB接口快速连接至汽车OBD接口中的CAN-bus 网络，使PC可以构成汽车CAN-bus网络中数据处理、数据采集的CAN-bus网络控制节点。
USBCAN-OBD便携式CAN接口卡是CAN-bus产品开发、CAN-bus数据分析的强大工具；同时具有体积小巧、即插即用等特点，也是便携式系统用户的最佳选择。USBCAN-OBD接口卡上自带USB连接线缆，集成CAN接口电气隔离保护模块，使其避免由于瞬间过流/过压而对设备造成损坏，增强系统在恶劣环境中使用的可靠性。
USBCAN-OBD便携式CAN接口卡支持WindowsXP/Win7/Win8/Win10等32位/64 位操作系统，还可支持Linux操作系统。我公司为用户提供统一的应用程序编程接口和完整的应用示范代码，含VC、VB、.Net、Delphi7、Labview和C++Builder 等开发例程示范，方便用户进行应用程序开发。
USBCAN-OBD接口卡可使用我公司自主开发的ECANTools通用测试软件，可执行CAN-bus报文的收发和监测等功能。
1.2 性能特点
1.3 典型应用
2. 设备安装
本章介绍了USB-CAN接口卡与电脑连接的方法及初次使用电脑连接USB-CAN 接口卡时的注意事项。
2.1 设备尺寸

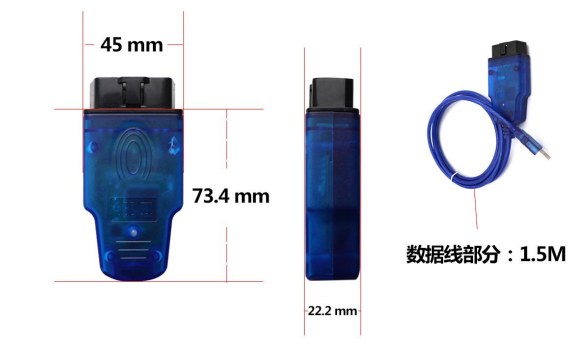

设备外形尺寸：(长)73.4mm*(宽)45mm*(高)22.2mm，其示意图如图2.1所示。
图2.1 USBCAN-OBD外形尺寸
2.2 接口定义及功能
USBCAN-OBD口卡集成1路CAN通道，由1个OBDII接口引出，可以用于连接1路CAN-bus网络或者CAN-bus接口的设备。
USBCAN-OBD各接口位置及定义如图2.2、表2.1所示。

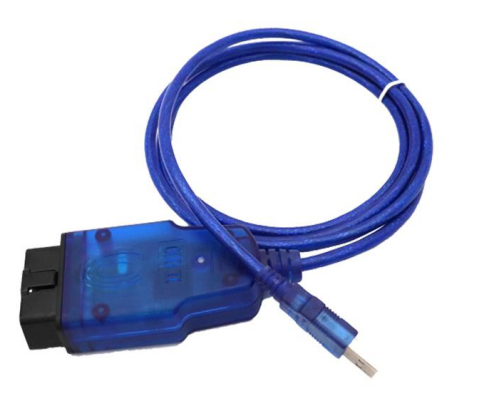

图2.2USBCAN-OBD接口位置

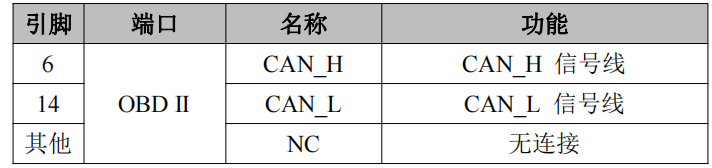

表 2.1 USBCAN-OBD 接口卡的 CAN-bus 信号分配
3. 系统状态指示灯
USBCAN-OBD 接口卡具有 1 个双色指示灯用来指示设备的运行状态。这个指示灯的具体指示功能见表 3.2，这个指示灯处于各种状态下时，CAN 总线的状态如表 3.3 所示。

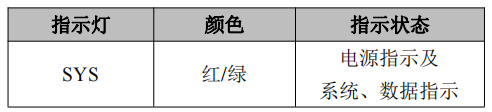

表 3.2 USBCAN-OBD 接口卡指示灯
USBCAN-OBD接口卡上电后，SYS灯点亮且处于红色，表示设备供电正常，且处于初始化状态；当电脑识别到USBCAN设备后会自动加载其驱动，加载完毕后指示灯会变成绿色。
USB接口连接正常后，软件打开设备后，SYS灯会慢闪，当USB总线有数据在传输时，USB信号指示灯SYS会快速闪烁。

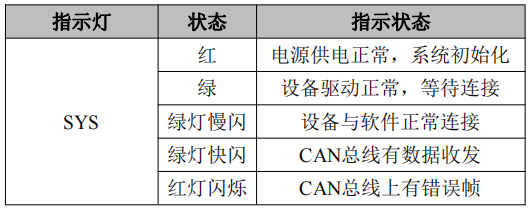

表3.3USBCAN-OBD接口卡指示灯状态

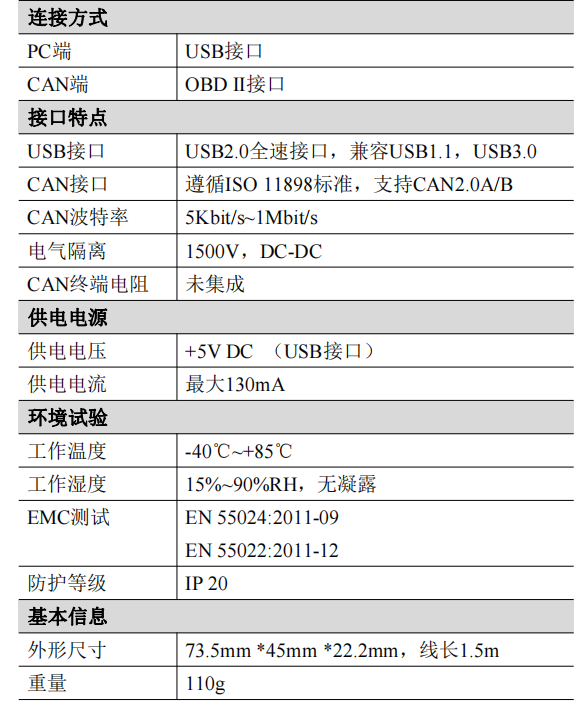

4. 技术规格
